自動穴リストを作成する

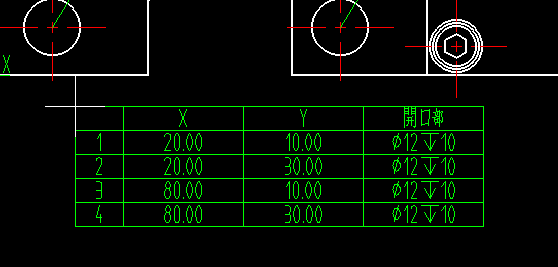

任意の基準点から測定した穴の X・Y 座標を表にする方法を説明します。
手順
〔1〕 [注釈]タブ → [座標寸法]グループ → [自動穴リスト] をクリックします。

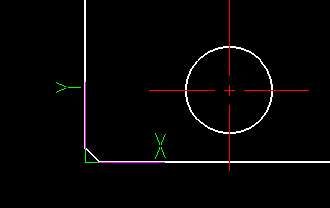

〔2〕 基準を設定します。
X方向 → Y方向の順に同じ投影図内の線を選択します。
〔4〕 穴を選択します。 ※複数選択可

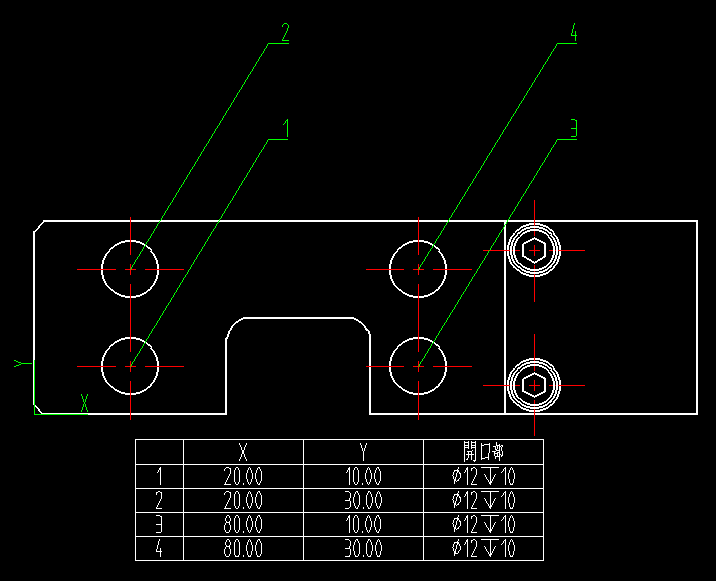

〔5〕 マウス右クリックで確定し、リストを配置します。
マウス左クリックで複数の穴を囲むように選択すると、一括で穴を指定できます。
Shiftキー を押しながら対象穴をクリックして、除外も可能です。
詳しくは、下記動画をご参照ください。
CA-040
