自動リストを作成する

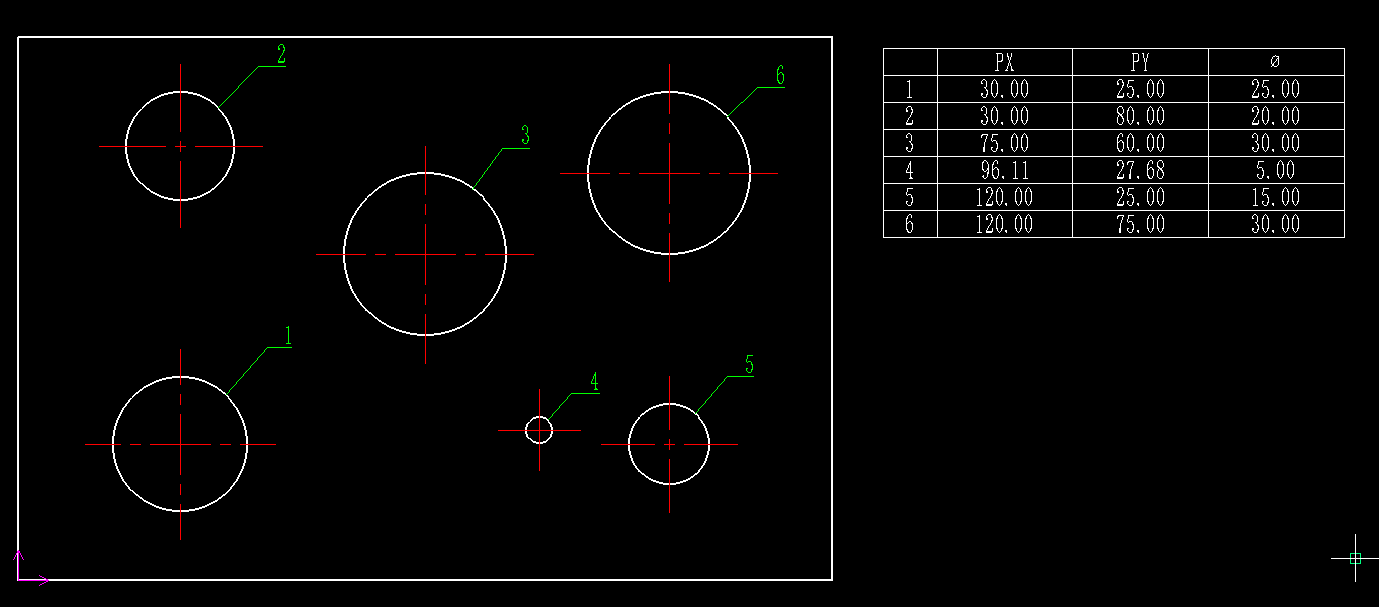

CAXA Draft で下図のような穴の中心座標リストを作成する方法を説明します。

操作手順は以下の通りです。
自動リストを作成する際は、ユーザー原点をあらかじめ作成する必要があります。

自動穴リストでは、 X・Y のユーザー原点を作成後、穴の選択操作に行いますが、

自動リストは先にユーザー原点を作成後、自動リストの操作を行います。

ユーザー原点を作成されない場合は、図枠の原点（中央の紫色の座標矢印）が基準原点位置となります。

ユーザー座標を、[表示]タブ → [UCS]グループ → [ユーザー座標系の作成] でユーザー原点を作成後、自動リストで穴位置のリストを作成してください。

詳しくは、下記動画をご参照ください。
