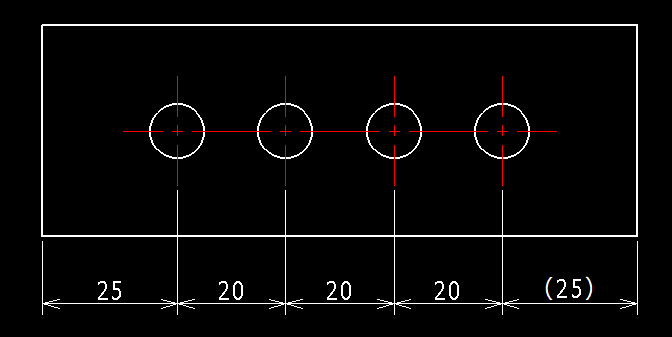

括弧寸法を作成する
CAXA Draft で括弧寸法を作成する方法を説明します。
方法1 [接頭語] と [接尾語] に入力する

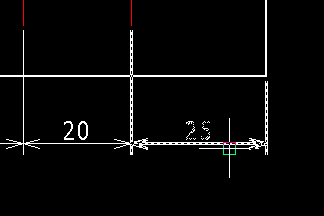

〔1〕 括弧寸法にしたい寸法をダブルクリックします。

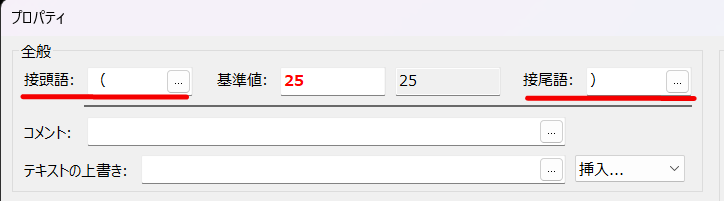

〔2〕 [接頭語] に [（ ]、[接尾語] に [ ）] を入力します。
方法2 [テキストの上書き] に入力する
〔1〕 括弧寸法にしたい寸法をダブルクリックします。

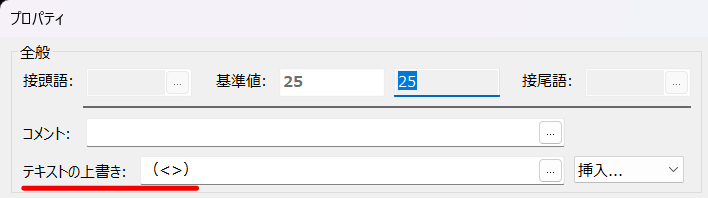

〔2〕 [テキストの上書き] に [（<>）] を入力します。
通常、[テキストの上書き] にテキストを入力した場合、上書きされた状態になる為、寸法値が自動で変わらなくなります。
[テキストの上書き] に [<>] を入力すると、[基準値] の値が反映されるようになり、自動で寸法値が変わるように設定できます。
