面取りの表記を変更する
CAXA Draft の面取り寸法についてご案内します。
CAXA Draft で 面取り の寸法を記入する際に、以下の4パターンを選択することができます。
- 寸法数値×寸法数値（1×1）
- 寸法数値×角度（1×45°）
- 角度×寸法数値（45°×1）
- 記号C を寸法数値の前に付けて記入（C1）

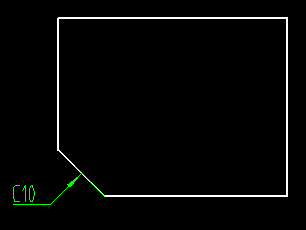

下図のように面取り寸法を記入する場合、操作手順は以下の通りです。
〔1〕[寸法]タブ → [注釈グループ] → [面取り寸法] を実行します。

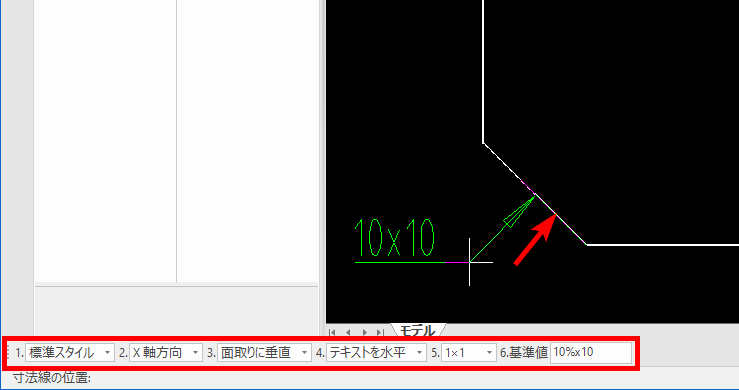

〔2〕左下のインスタンスメニュー[3.] を [面取りに垂直] に設定します。
〔3〕左下のインスタンスメニュー[4.] を [テキストを水平] に設定します。
〔4〕左下のインスタンスメニュー[5.] を [C1] に設定します。
〔5〕面取り寸法を記入する線分を選択すると、面取り寸法が記入されます。
