環状中心線を作成する

環状中心線を作成する

環状中心線の作成方法を作成します。

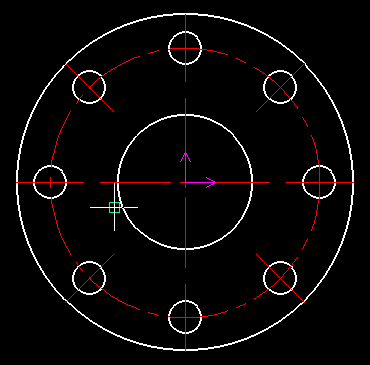

一つの円状に配置された複数の穴に対して、ピッチ円の中心に向かって中心線を作成する時に使用します。


手順

〔1〕 [作図]タブ → [描画]グループ → [環状中心線] をクリックします。


〔2〕 環状中心線を作図する円をすべて選択します。

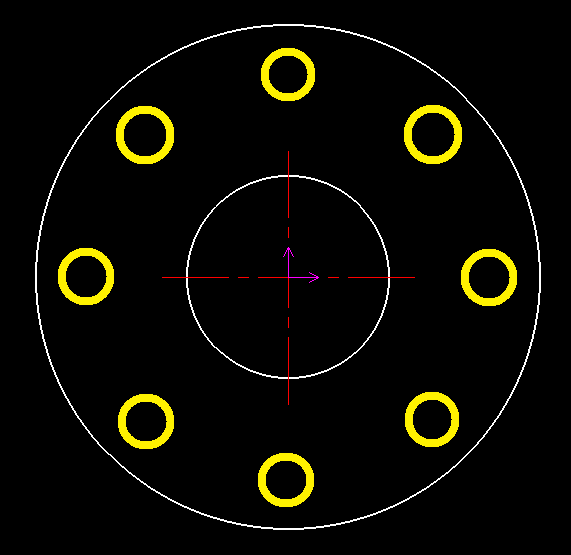

※下図の例では、黄色円

〔3〕 マウスで右クリック または enterキー をクリックします。


詳しくは、下記動画をご参照ください。

CA-041
