表示構成を CAXA Draft に反映させる
表示構成を活用して 3D 部品の抑制および位置情報を保存して、CAXA Draft へ表示構成の図を投影できます。
部品表も表示構成に対応しており、選択して部品表へ挿入が可能です。
部品表も表示構成に対応しており、選択して部品表へ挿入が可能です。
操作手順は以下の通りです。
〔1〕3D モデルを作成します。

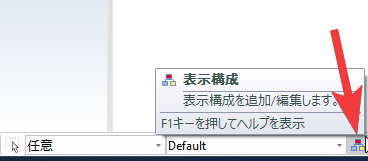

〔2〕画面右下の [表示構成] をクリックします。
〔3〕抑制と位置を保持するオプションを有効して 2 種類の表示構成を作成します。
〔4〕それぞれの表示構成で違いがでるように抑制や位置変更をします。
〔5〕CAXA Draft に表示構成を投影します。
[表示構成] の項目で任意の表示構成を選択します。
詳しくは、下記動画をご参照ください。
