CAXA Draft（2Dドラフト）で、サーフェスの断面図を作成する方法を説明します。

サーフェスのパーツは、[シーン]ブラウザ では、黄色のアイコンで表示されます。

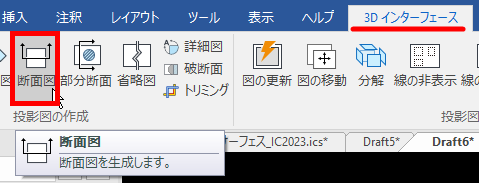

サーフェスのパーツに対して、[3Dインターフェース]タブ → [投影図の作成]グループ → [断面図] で投影図を作成した場合

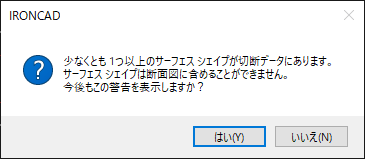

下図のメッセージが表示され、断面図を作成できません。

サーフェスの断面図は、以下の手順で作成します。

〔1〕サーフェスのパーツ/アセンブリを選択します。

〔2〕[ツール]タブ → [操作]グループ → [パーツ/アセンブリ断面] をクリックします。

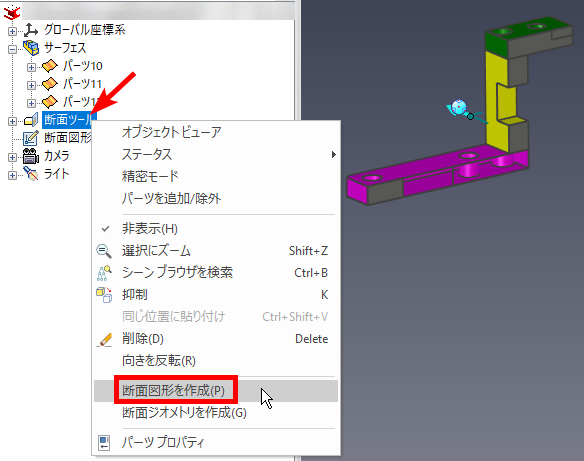

〔3〕[シーン]ブラウザ で [断面ツール] を選択し、右クリックします。

〔4〕[断面図形を作成] をクリックします。

断面部分の断面図形が作成されます。

〔5〕[断面ツール] を抑制します。

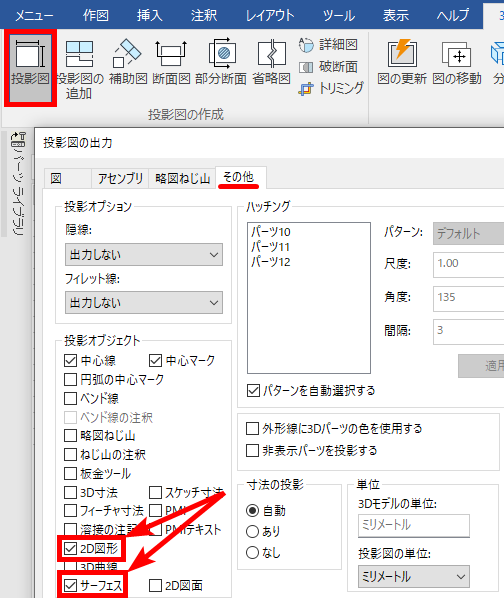

〔6〕CAXA Draft（2Dドラフト）で、投影をします。

[投影図の出力]ダイアログ で、[2D図形] と [サーフェス] にチェックを入れ、投影します。

〔7〕[投影図ツリー] を 不要なパーツ/アセンブリ 、 断面図形 を非表示にします。
