3D のカスタムプロパティの情報を CAXA Draft の部品表に反映する方法を説明いたします。

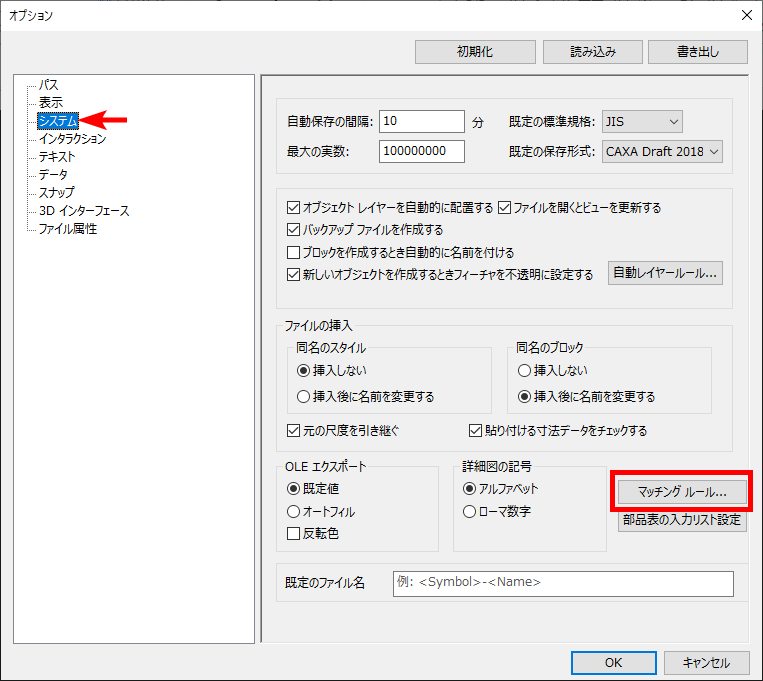

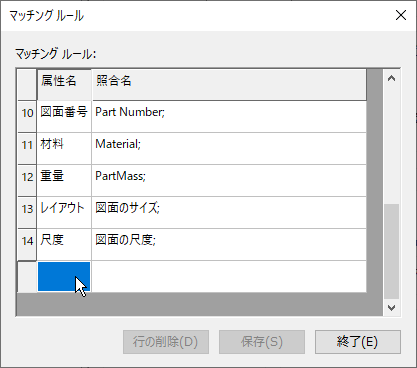

〔2〕マッチングルール画面の空いたスペースをダブルクリックします。

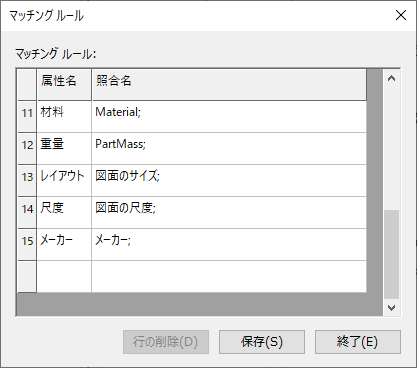

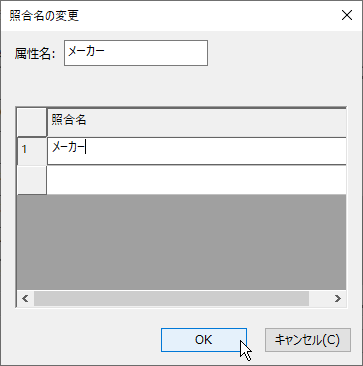

〔3〕[属性名] と [照合名] を入力し [OK] を左クリックします。

〔4〕[終了] を左クリックします。

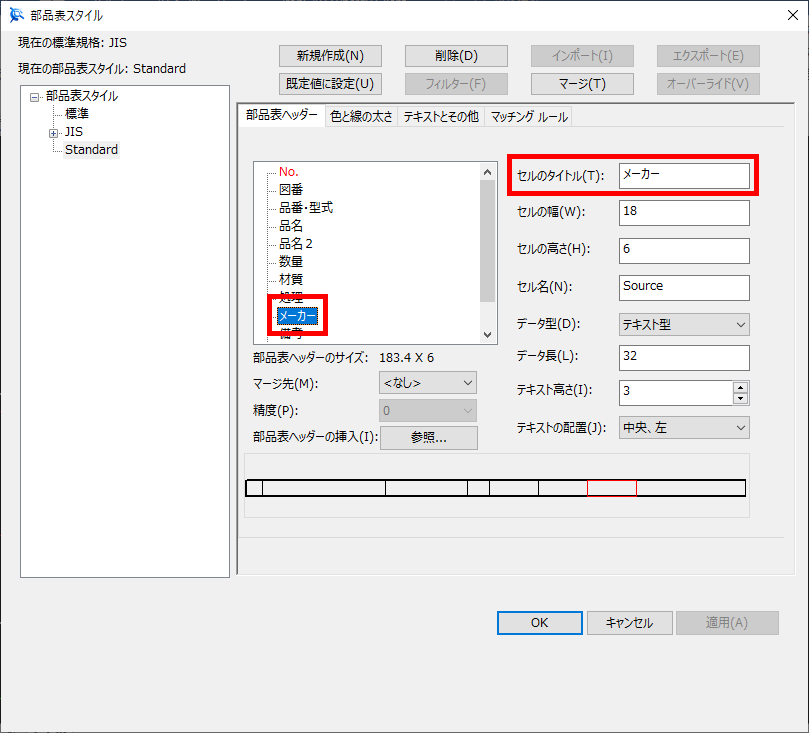

〔5〕[レイアウト]タブ → [部品表スタイル] を左クリックします。使用するスタイルを選択し、カスタムプロパティで入力した名前 (属性名) の欄を設けます。

〔6〕既に部品表を作成されている場合は、[部品表の更新] を、これから新規で部品表を作成される場合は、[部品表のインポート] を左クリックします。

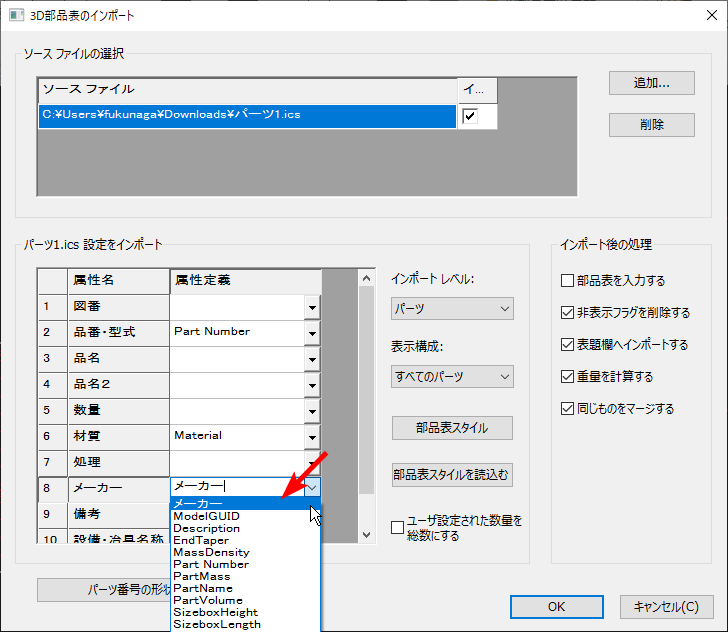

〔7〕目的の属性名が表示されている右側の [属性名の定義] のプルダウンメニューからマッチングルールで入力した照合名を選択し、[OK] を左クリックします。

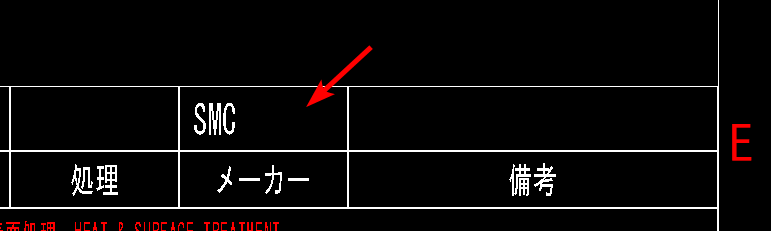

〔8〕部品表にカスタムプロパティの情報が反映されました。
