円・円弧の寸法作成時に寸法スタイルを選択する

寸法作成時に寸法スタイルを選択する方法を説明します。

手順

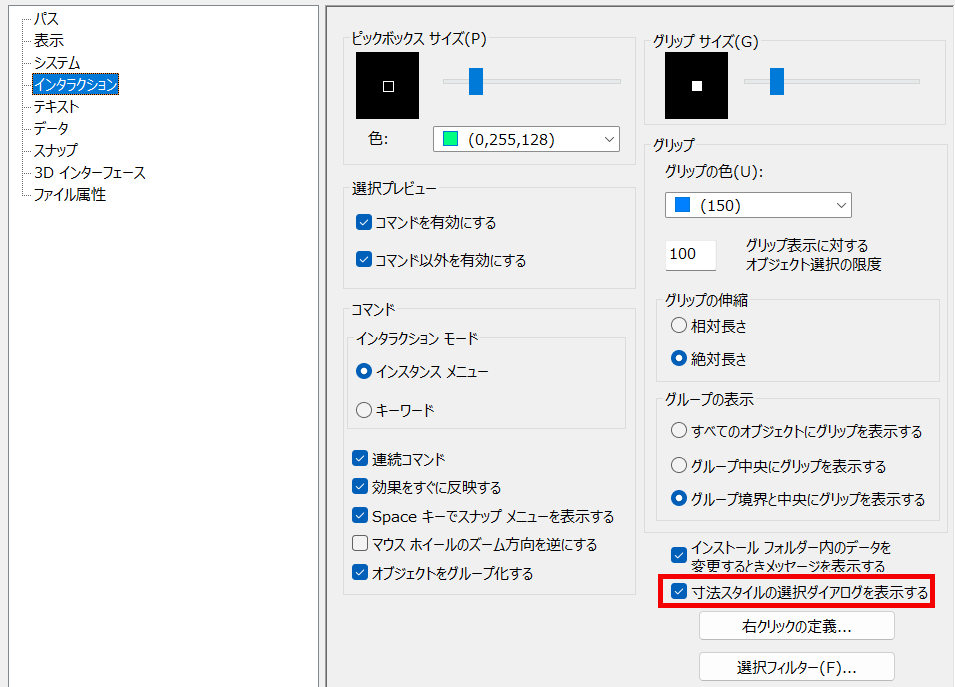

〔1〕 [オプション] → [インタラクション] → [寸法スタイルの選択ダイアログを表示する] にチェックを入れた状態にします。

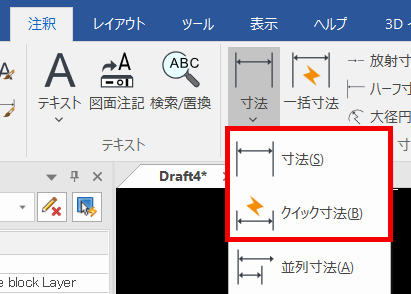

〔2〕 [注釈]タブ → [寸法] または [クイック寸法] を選択します。

[クイック寸法] 以外の寸法では、寸法スタイルの選択ダイアログは表示されません。

〔3〕 寸法を作成したい 円 または 円弧 をクリックします。

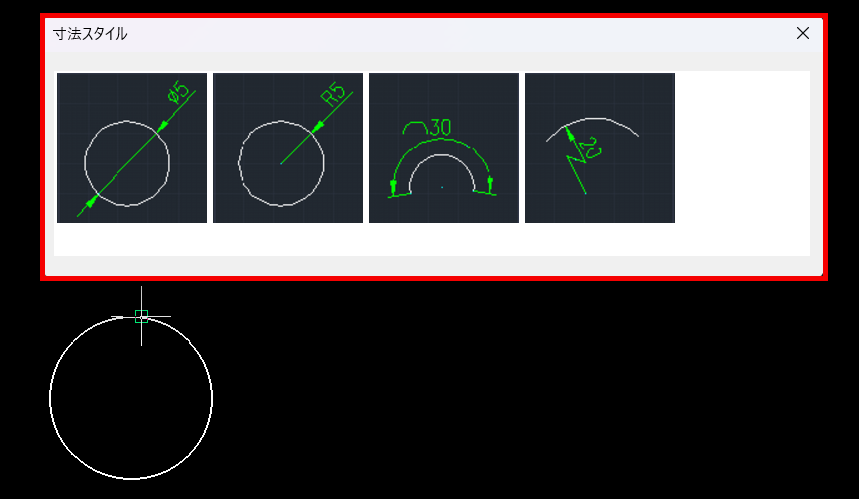

クリックすると、下画像のダイアログが表示されますので、ダイアログ内で作成したいスタイルを選択します。

システムで設定されたスタイルから選択できます。

自身で作成した寸法スタイルを選択することはできません。

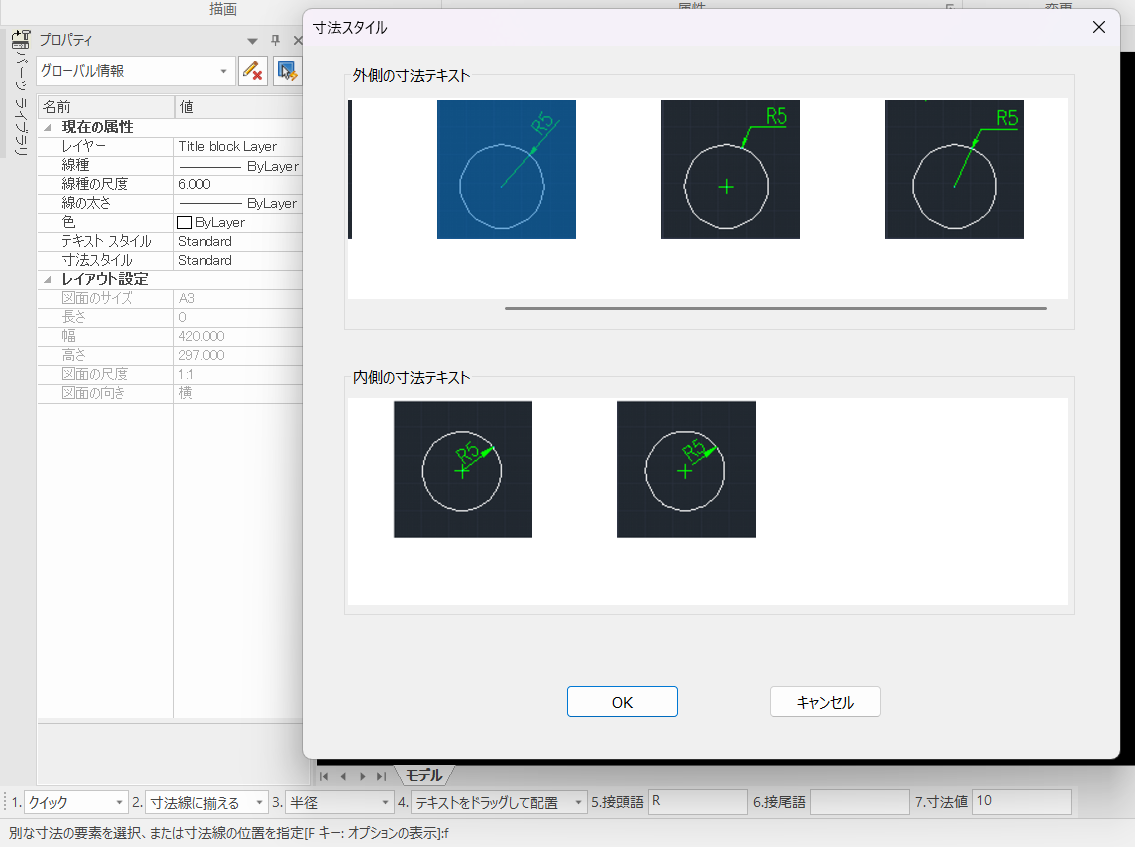

〔4〕 選択したスタイルに合った寸法の設定になります。

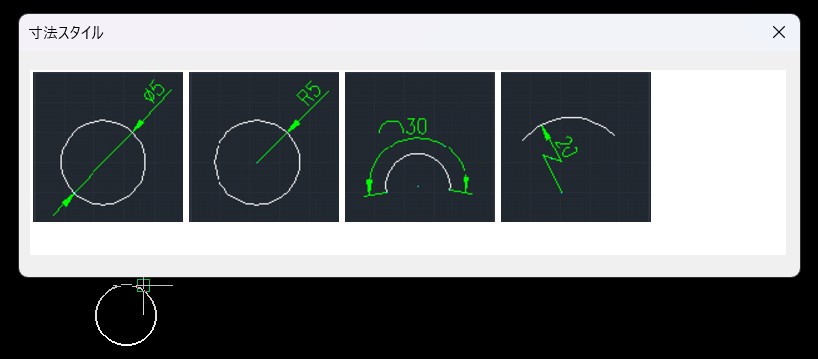

〔5〕 設定を変更する場合は、キーボードの F キー を押すと、再度ダイアログが表示されますので、任意のスタイルを選択します。

ダイアログ内に表示されるスタイルは、寸法を作成する対象（円・円弧）や、寸法の種類によって異なります。

例

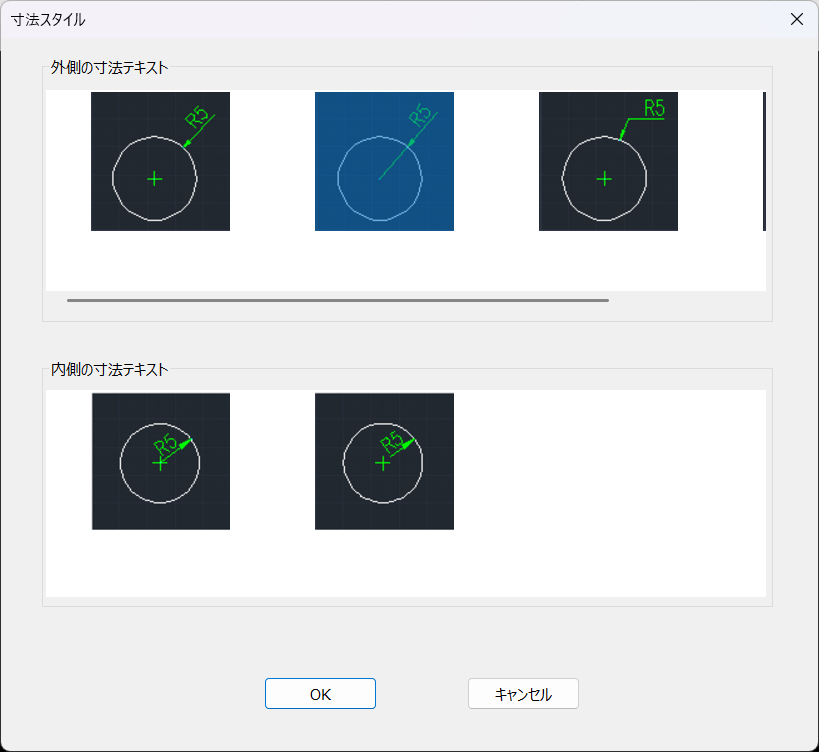

寸法の対象：円　寸法の種類：半径

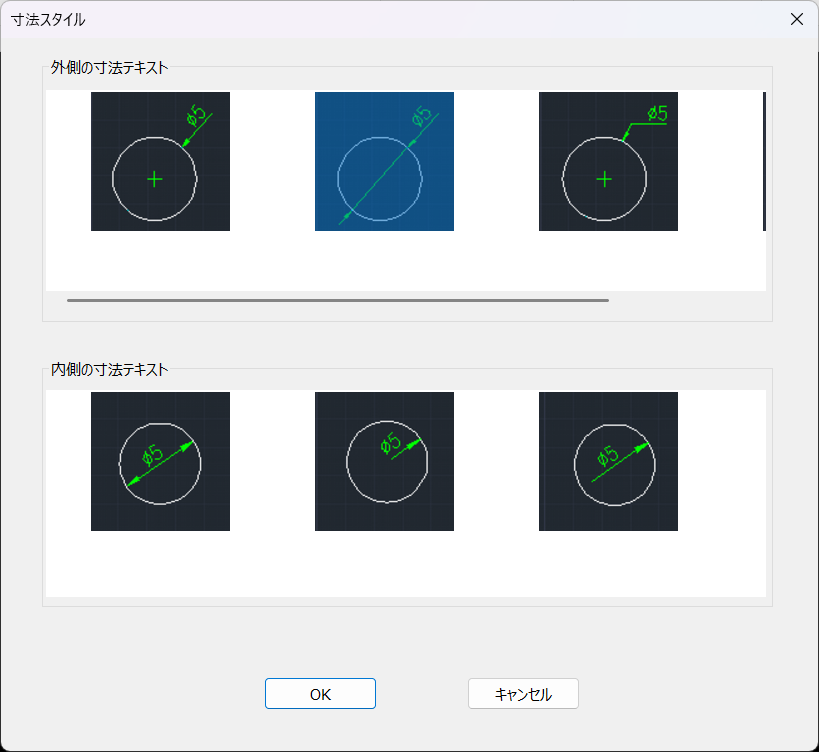

寸法の対象：円　寸法の種類：直径
