Excel のデータを 2Dドラフト（CAXA Draft）に表として挿入する
Excel のデータを2Dドラフト（CAXA Draft）に表として挿入する方法を説明します。

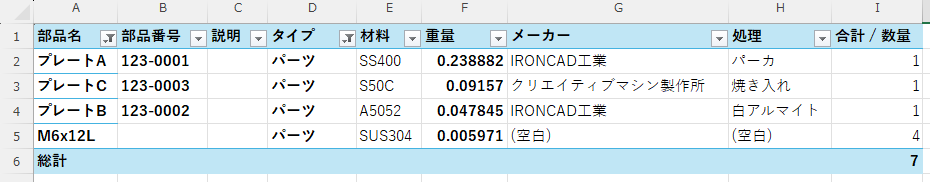

＜Excel のデータ＞

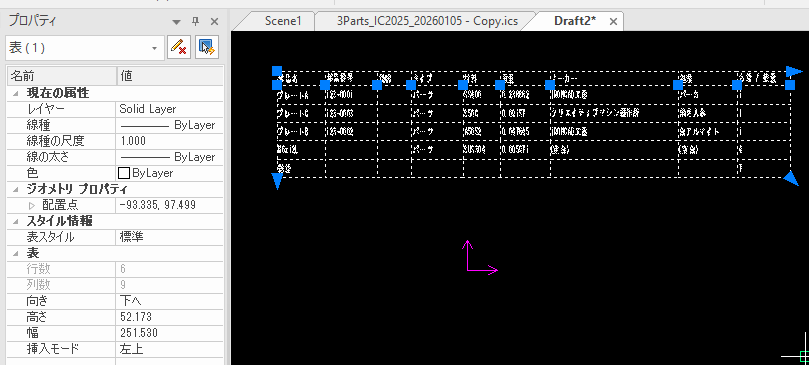

＜Excel のデータを 2Dドラフト（CAXA Draft）に挿入した表＞
手順
〔1〕 [作図]タブ → [注釈]グループ → [表] をクリックします。

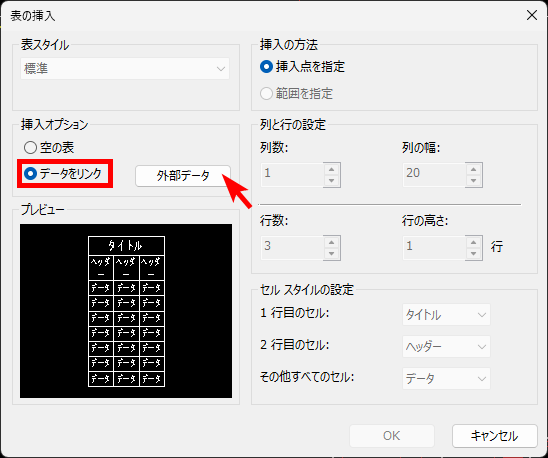

〔2〕 [表の挿入]ダイアログ が表示されます。
挿入オプション の「データをリンク」にチェックを入れ、[外部データ] をクリックします。

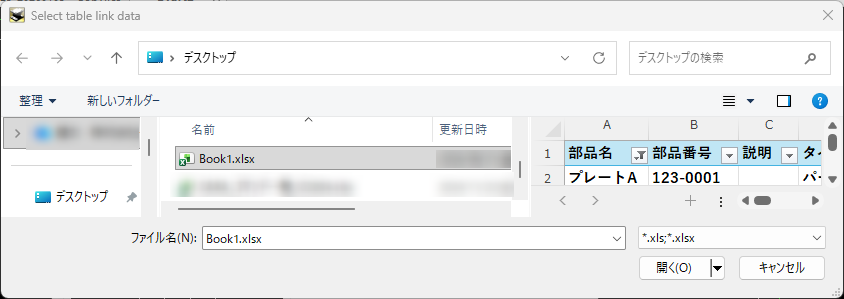

〔3〕 任意のファイルを選択して、[開く] をクリックします。
選択できる Excel のデータの拡張子は「*.xls」と「*.xlsx」です。

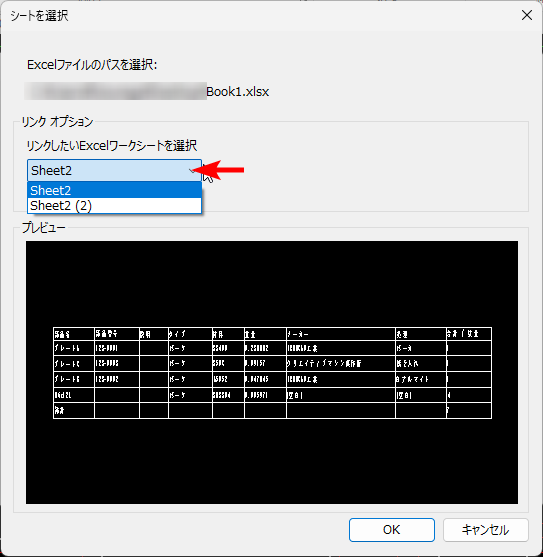

〔4〕 選択した Excel データに複数のシートがある場合は、シートの選択を行います。
リンク オプション の「リンクしたい Excelワークシートを選択」のプルダウンをクリック後、シートを選択し、[OK]をクリックします。

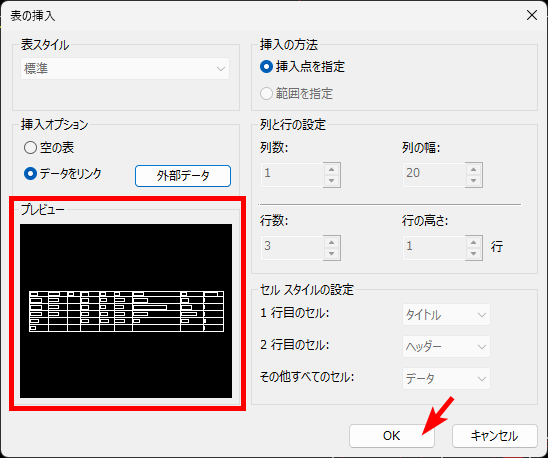

〔5〕 選択したシートがプレビューで表示されます。
[OK] をクリックして、表を挿入します。
〔6〕 左上が基点となり、クリックすると配置されます。
配置の際にインスタンスメニューの 項目1. は「挿入点を指定する」から変更しないようにしてください。
変更すると、通常の表の挿入に切り替わります。

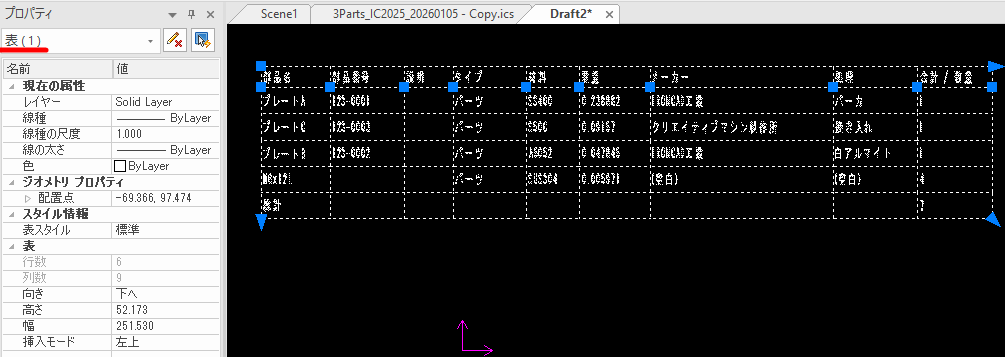

〔7〕 表が配置されます。
任意の基点で移動させる場合は、
挿入した表を選択後、右クリック → [移動] をクリックし、基点を選択して、移動先の点をクリックして移動します。
