パーツ番号（バルーン）をグループ化する

バーツ番号 (バルーン) はグループ化することができます。

操作手順は以下の通りです。

〔1〕 [3Dインターフェース]タブ → [摘要]グループ → [パーツ番号の手動作成] でパーツ番号を作成します。

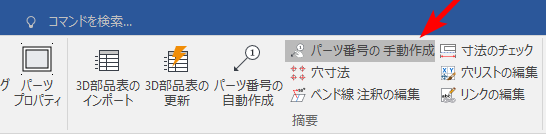

〔2〕 [3Dインターフェース]タブ → [摘要]グループ → [パーツ番号の手動作成] をクリックし（下図の状態）、部品表上でグループ化する番号を選択します。

〔3〕 〔1〕で作成したパーツ番号をクリックすると、パーツ番号をグループ化して作成します。

CA-005
