穴座標寸法を作成する
穴座標寸法の操作方法を説明します。
穴座標寸法は、任意の基点から投影図の穴の X, Y の座標値を表示します。
穴だけでなく、図形の点も選択可能です。
穴だけでなく、図形の点も選択可能です。
手順

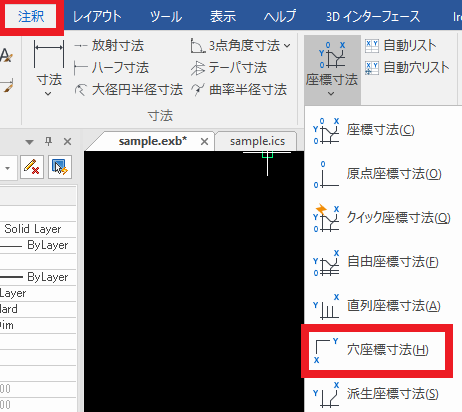

〔1〕 [注釈]タブ → [座標寸法]グループ → [穴座標寸法] をクリックします。

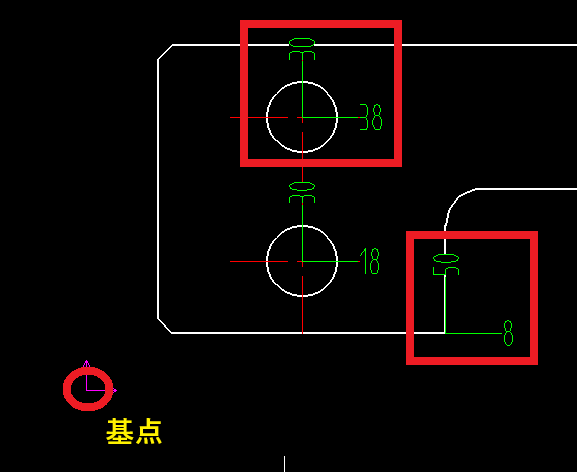

〔2〕 図内から基点を左クリックで選択します。
図面内のクリックした箇所が基点になります。 形状の有無に関わらず選択できます。
〔3〕 投影図の座標を表示する穴や形状の点を左クリックします。
連続で作成可能です。
形状が無い箇所も左クリックすると穴座標寸法が作成されますので、ご注意ください。
〔4〕 キーボードの [esc]キー または [enter]キー をクリックして終了します。
詳しくは、下記動画をご参照ください。
