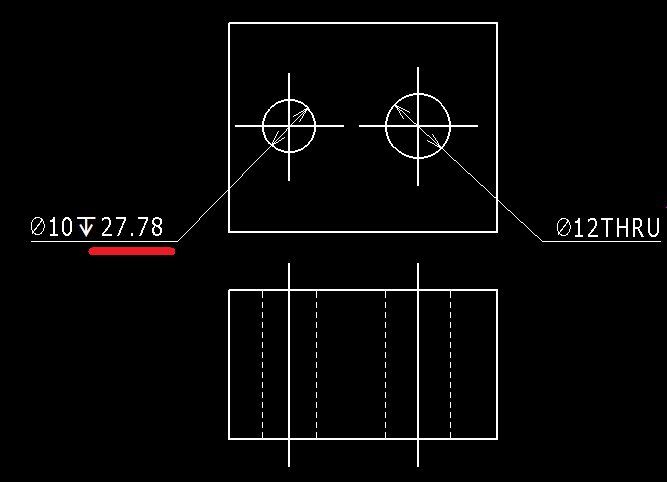

2Dドローイングや CAXA Draft で投影図に穴寸法を作成するとき、[円柱穴] で作成した穴は、貫通していても板厚分の数値が表示されます。

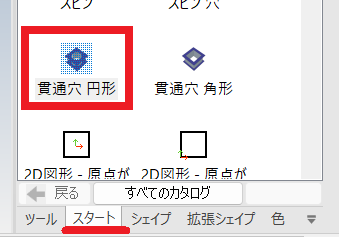

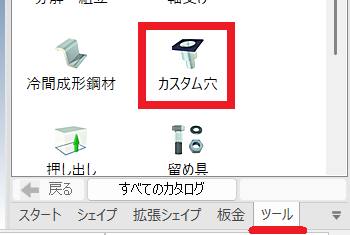

上図の右側のように貫通穴の表示を [THRU] にする場合、[ツール]カタログの [カスタム穴]コマンドもしくは [スタート]カタログの [貫通穴円形] で表示できます。

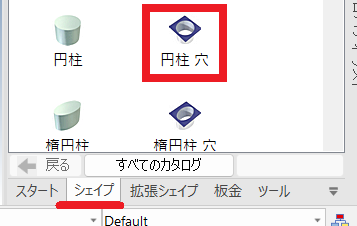

[シェイプ]カタログの [円柱穴] で作成した穴は、貫通有無を柔軟に変えて作図できますが、THRU表示されません。

円柱穴を貫通穴表示する手順を説明します。

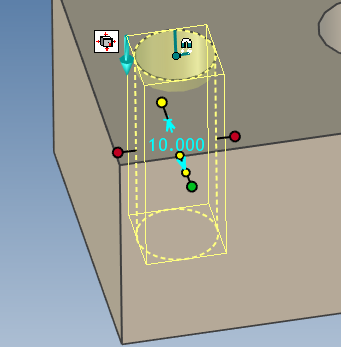

[1] 円柱穴を選択します。

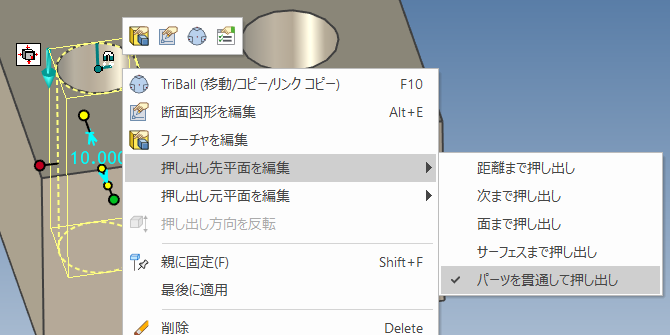

[2] 右クリックメニューから [押し出し先平面を編集] と [押し出し元平面を編集] を [パーツを貫通して押し出し] に設定します。

[3] 2D 投影図を作成します。

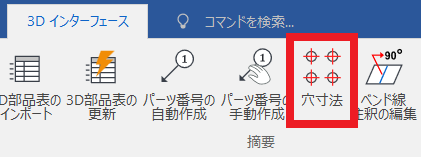

[4] 穴寸法を作成します。

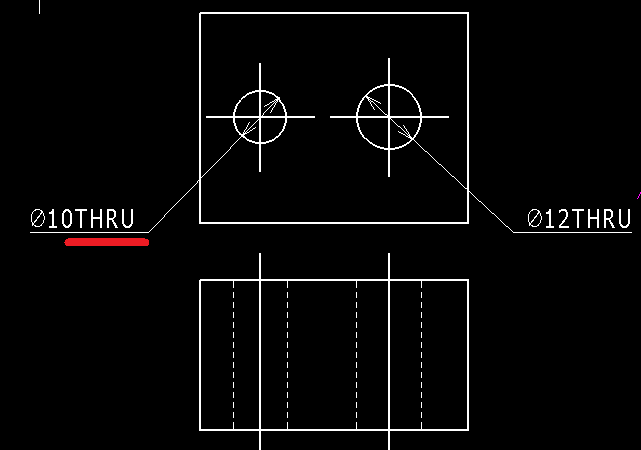

[THRU]表示になります。

以下の動画をご参照ください。
