アイソメ図に寸法を作成する
3Dシーンから出力したアイソメ図に寸法を作成する方法を説明します。
アイソメ図を作成前の場合
以下の手順で、設定を行い、寸法を作成します。

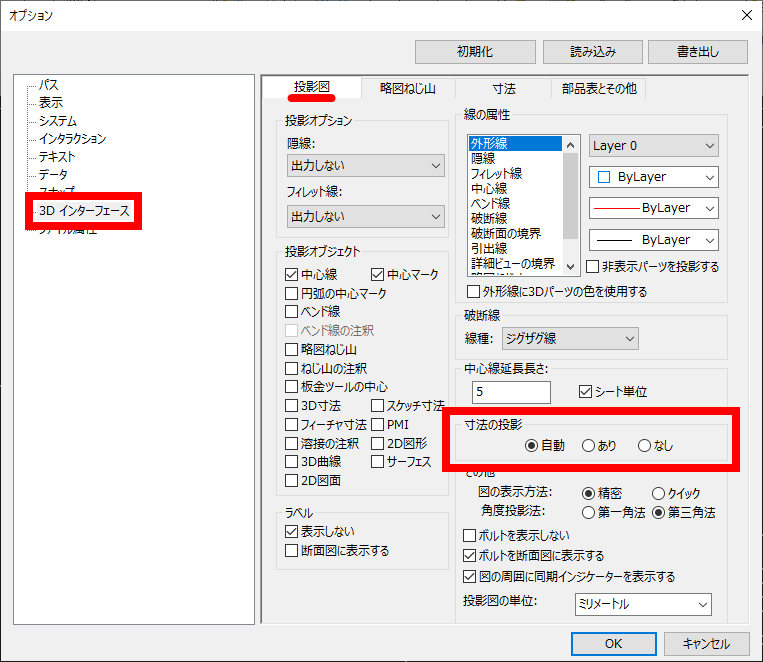

〔1〕CAXA Draft を開き、[メニュー] → [オプション] を開きます。
左側のリストで [3Dインターフェース] を選択し、[投影図]タブ を選択します。
[寸法の投影] を [自動] または [あり] にチェックを入れます。
〔2〕アイソメ図を作成します。
〔3〕[注釈（寸法）]タブ → [寸法]グループ → [寸法] を実行します。

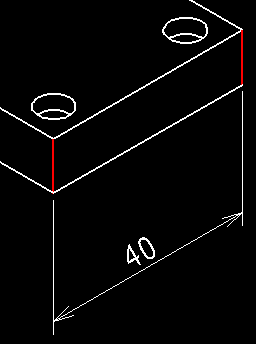

〔4〕下図のような寸法を作成する場合は、端点ではなく、赤色のエッジの部分を選択し、寸法を作成します。
作成済みのアイソメ図で、[寸法の投影] の設定をしていない場合
以下の手順で、設定を変更できます。

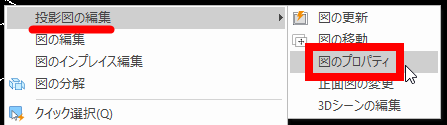

〔1〕作成したアイソメ図を選択し、右クリックメニュー から [投影図の編集] → [図のプロパティ] を開きます。

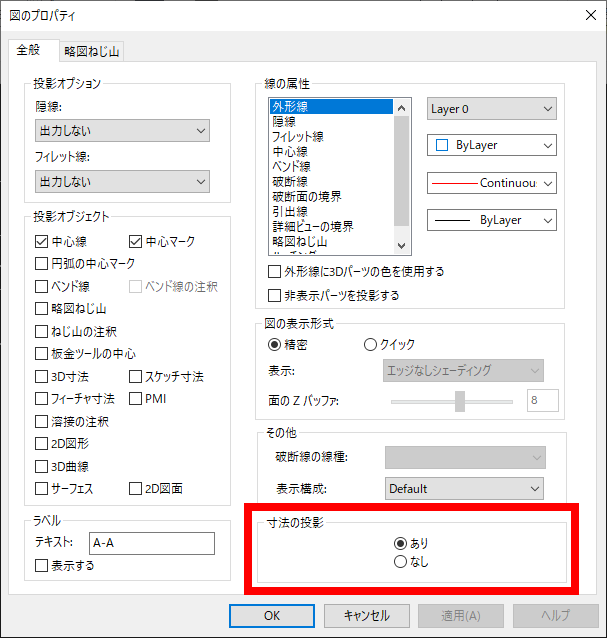

〔2〕[図のプロパティ]ダイアログ が表示されます。
[全般]タブ の [寸法の投影] で [あり] にチェックを入れ、[OK] をクリックし、ダイアログを閉じます。
〔4〕[注釈（寸法）]タブ → [寸法]グループ → [寸法] で寸法を作成します。
詳しくは、下記動画をご参照ください。
