連続した独立線をポリラインに変換する
CAXA Draft (または IRONCAD Draft) で作成した連続した線や他社の dxf, dwg ファイルを開いた時に個別の連続した線要素をポリラインに変換する方法を説明します。
単なる線の場合は、連続した線でも選択した線だけが選ばれます。
単なる線の場合は、連続した線でも選択した線だけが選ばれます。
手順

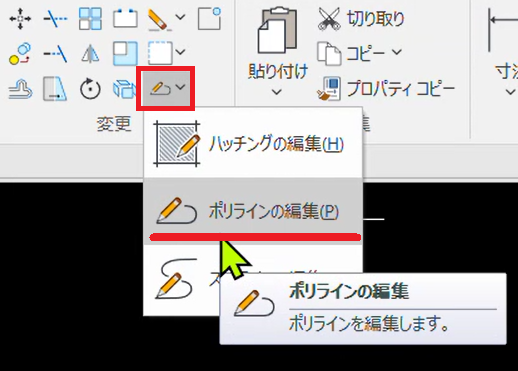

〔1〕 [作図]タブ > [変更]グループ > [ポリラインの編集] をクリックします。
〔2〕 画面下のインスタンスメニュー > 項目1 で [マージ] を選択します。
〔4〕 ポリラインに変換するすべての線を選択します。 ※対角線上に囲む操作でも可
〔5〕 マウスの右クリックを押して、決定します。
ポリラインに変換すると、連続した線は各頂点が接続されます。
