投影図にリンクしている 3Dファイル（.ics）を確認/変更する

投影図にリンクしている 3Dファイル（.ics）を確認または変更する方法を説明します。

リンクファイルの確認

〔1〕 CAXA Draft の図面（.exb）を開きます。

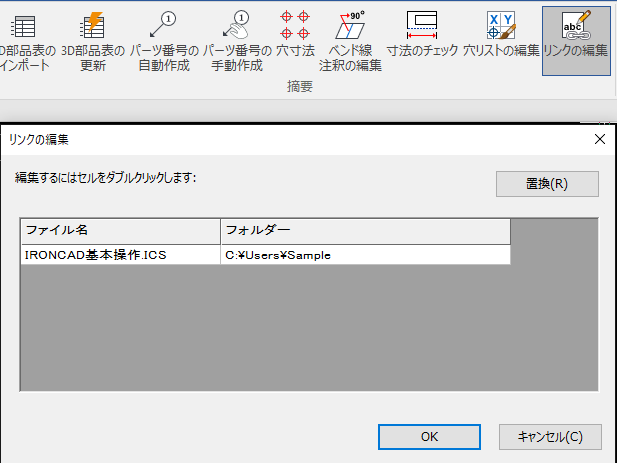

〔2〕 [3Dインターフェース] → [摘要]グループ → [リンクの編集] をクリックします。

〔3〕 CAXA Draft で使用している ICSファイルは、[ファイル名] に表示されます。

リンクファイルの変更

（上記の 〔3〕 まで同じ操作）

〔4〕 ファイル名、またはフォルダーに表示されている文字列をダブルクリックします。

〔5〕 任意の ICSファイルを選択し、[開く] をクリックします。

〔6〕 図面が更新されます。

元図に寸法が入っている場合は、更新後に無効な寸法となります。

寸法は再作成してください。
