3Dから投影した図の情報を使用しない場合や CAXA Draft の 2D機能のみで図面を作成する場合に、部品表欄も手動で作成します。

手動でバルーンと部品表を作成する方法を説明します。

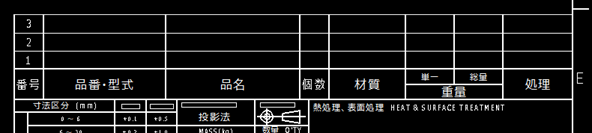

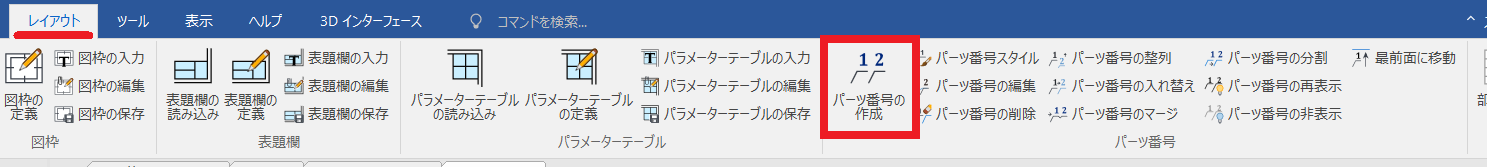

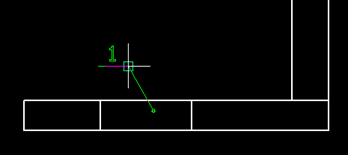

[3] パーツ番号を作成すると、表題欄の上に部品表として追加されます。

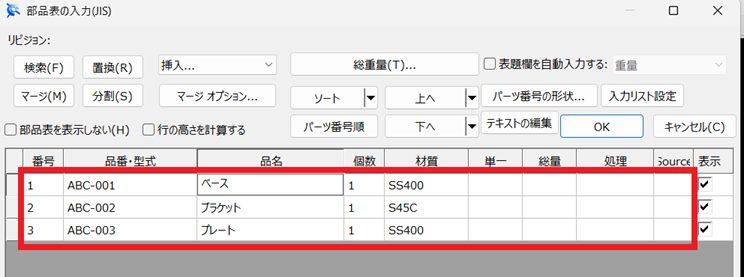

[4] 部品表をダブルクリックして、手入力します。

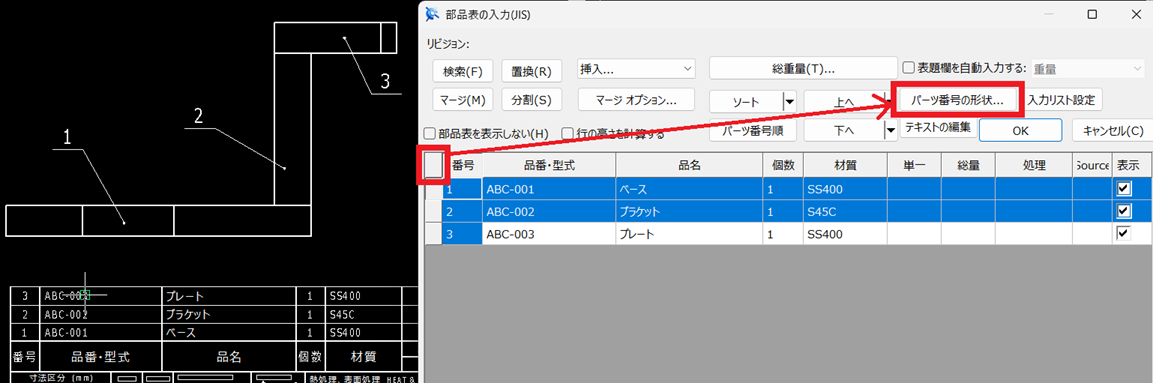

[5] バルーンの表示を変更する場合は、リストの左上をクリックしてすべて選択し、[パーツ番号の形状] をクリックします。

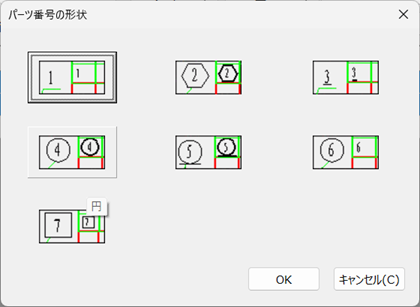

[6] 任意の形状絵を選択し、[OK] をクリックします。
続けて、部品表の編集画面も [OK] で閉じます。

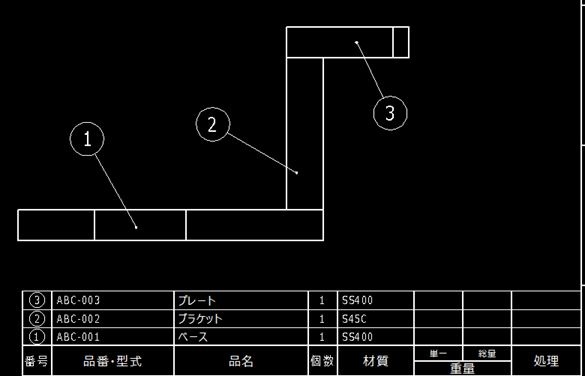

[7] バルーンの表示が変わります。
