図形に連続した法線を作図する

図形に等ピッチで法線を作図する方法を説明します。

手順

〔1〕 図形上の基点(初めの位置) に法線を作成します。

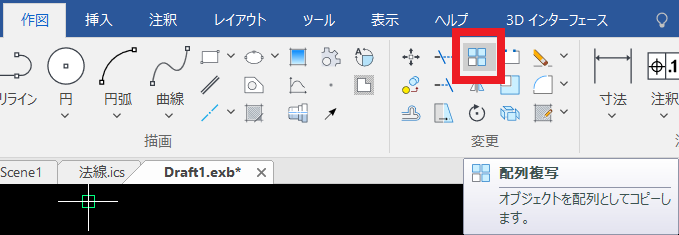

〔2〕 [作図]タブ → [変更]グループ → [配列複写] をクリックします。

〔3〕 ステータスバーを設定します。

項目1：図形配列

項目2：単一の線を選択

項目3：回転する

項目4：距離

項目5：(コピー数を入力)

項目6：(ピッチを入力)

項目7：ソース オブジェクトを保持する

〔4〕 〔1〕で作図した線を選択し、右クリックで決定します。

〔5〕　基点、図形の順に選択し、方向を選択します。

〔6〕 法線が作図されます。

詳しくは下記動画をご参照ください。
