パーツ番号(バルーン)の作成で部品表の再インポートメッセージが表示する

パーツ番号(バルーン)の作成で部品表の再インポートメッセージが表示する

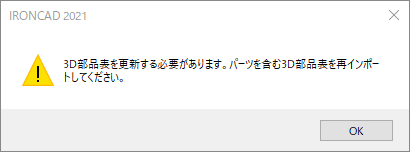

CAXA Draft でアセンブリをパーツとして部品表に出力する際、部品表の再インポートメッセージが表示する場合は、次の原因が考えられます。
  1. 3D モデルの [このシェイプを BOM に含める] のチェックが入っていない
  2. アセンブリを BOMに展開する設定になっている
それぞれの原因について解決策を説明します。

3D モデルの [このシェイプを BOM に含める] のチェックが入っていない

アセンブリ内の各パーツを部品表に含むように設定を変更してください。
手順は以下の通りです

〔1〕3D のシーンブラウザで対象アセンブリを展開します。

〔2〕各パーツのプロパティ画面から [このシェイプを BOM に含める] を有効にします。

〔3〕設定変更後、必要に応じて部品表を再インポートしてください。

アセンブリを BOM に展開する設定になっている

アセンブリ内のパーツに BOM に展開しないものがある場合は、バーツ番号を作成できません。
BOMに展開しない設定に変更してアセンブリをパーツとして部品表に出力してください。
設定手順は以下の通りです

〔1〕3D のシーンブラウザから対象アセンブリを選択します。

〔2〕アセンブリを右クリックします。

〔3〕[アセンブリプロパティ] を選択します。

〔4〕[BOM でのアセンブリ展開] をクリックして [展開しない (アセンブリのみ)] を選択します。

詳しくは、下記動画をご参照ください。


CA-009
