サーフェス を投影する

CAXA Draft で サーフェス パーツを投影する方法を説明します。

サーフェス とは、[シーン]ブラウザ 上で、黄色のアイコンで表示されています（下図の「パーツ2」参照）。

サーフェス を投影するには、サーフェスの投影を有効にする必要があります。

設定の方法は以下のとおりです。

投影時に設定をする

〔1〕[3Dインターフェース]タブ → [投影図の作成]グループ → [投影図] をクリックします。

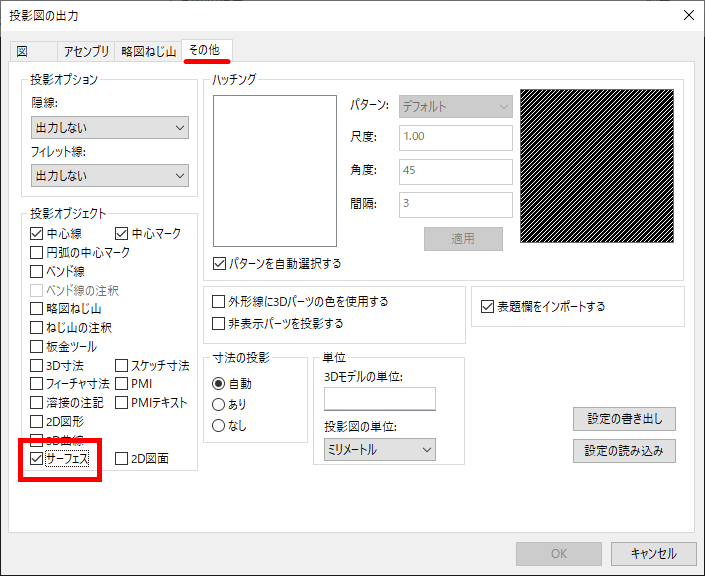

〔2〕[投影図の出力]ダイアログ が表示されます。

[その他]タブ の 「投影図のオブジェクト」 の 「サーフェス」 にチェックを入れ、投影をします。

投影後に設定をする

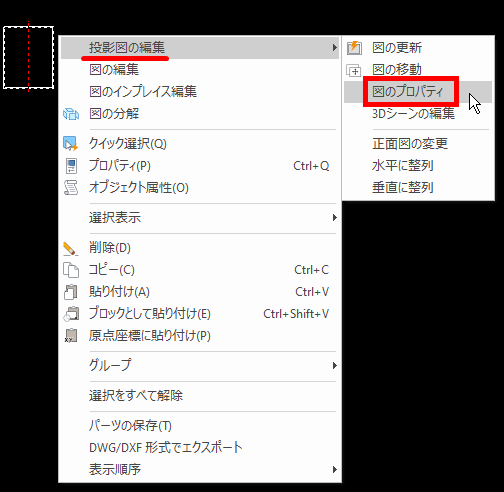

〔1〕投影した図を選択し、右クリックメニュー から [投影図の編集] → [図のプロパティ] をクリックします。

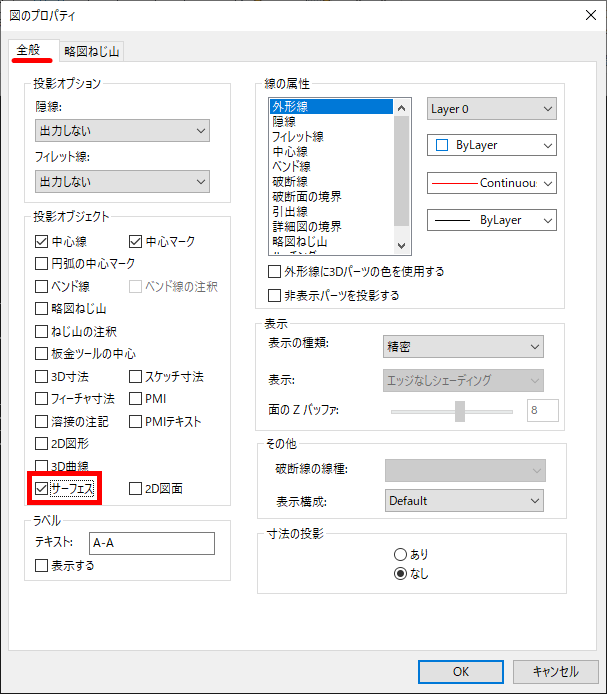

〔2〕[図のプロパティ]ダイアログ が表示されます。

[全般]タブ の  「投影図のオブジェクト」 の 「サーフェス」 にチェックを入れ、[OK] をクリックします。
