面の指示記号を作成する

CAXA Draft で作成する図面に [面の指示記号] を作成する方法を説明します。

 [面の指示記号] は、表面粗さを指示するもので基準面やブラケットなどの取り付け面に指示します。

CAXA Draft では、旧JIS（▽）、JIS、新JIS に対応しておりお客様の選択に合わせて作成可能です。

手順

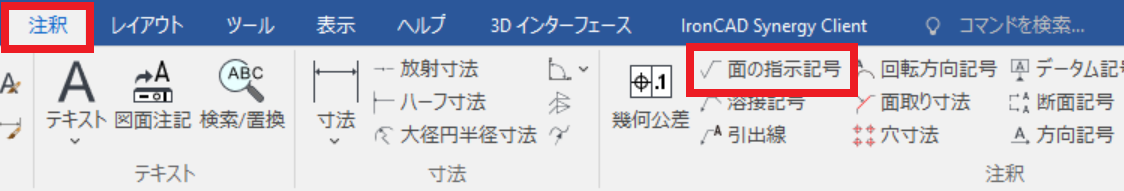

〔1〕 [注釈]タブ → [注釈]グループ → [面の指示記号] をクリックします。

〔2〕 投影図のエッジまたは寸法補助線を選択します。

〔3〕 ステータスバーの項目1 を [標準注釈] に変更します。


〔4〕 [面の指示記号]ダイアログ が表示されます。
① [標準記号]欄 から種類を選択します。

② 粗さの指示を指定/入力します。

〔5〕 [OK] をクリックします。.

参照：面の指示記号(ユーザーガイド)
