表題欄の 3D情報 を設定する

表題欄の 3D情報 を設定する

既定の設定では 3D のシーンブラウザツリー上で一番上のパーツ情報が CAXA Draft の表題欄に出力されます。

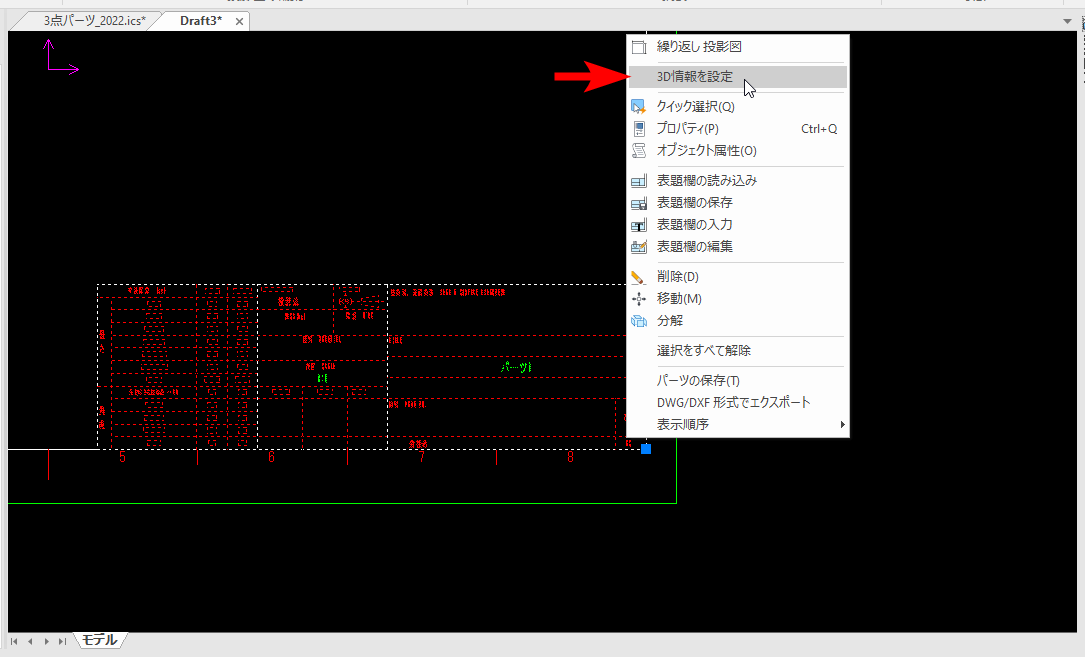

投影図作成後、表題欄を選択した状態でマウス右クリックしてメニューより [3D情報を設定] を選択すると、表示構成またはリンク先のパーツを変更できます。
操作手順は以下の通りです。

〔1〕CAXA Draft に 3Dモデル を投影します。

〔2〕表題欄を左クリックして選択します。

〔3〕右クリックし、メニューから [3D 情報を設定] を選択します。

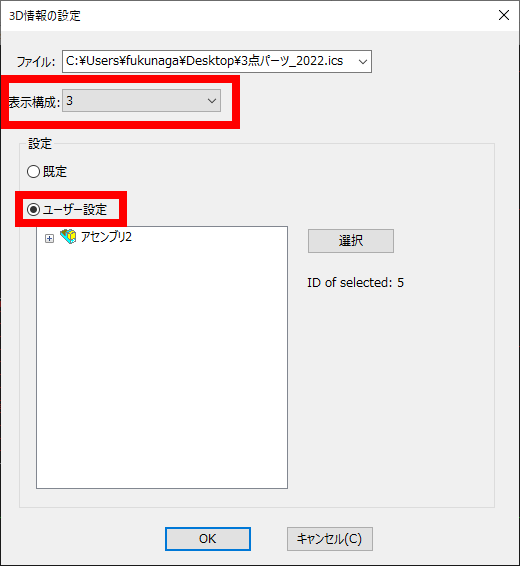

〔4〕表示構成を指定し、[設定] → [ユーザー設定] を選択します。

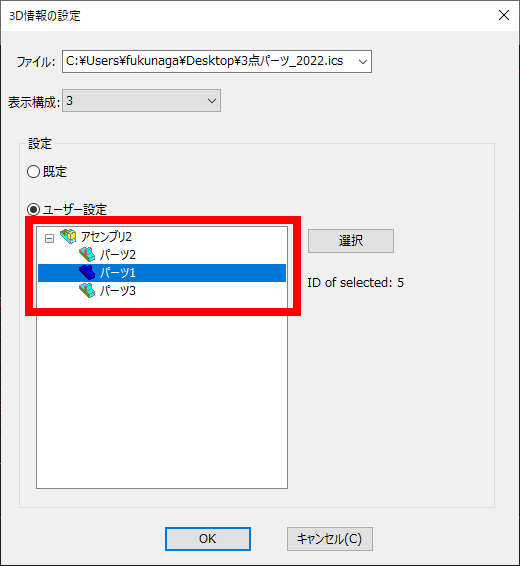

〔5〕任意のパーツを選択します。
アセンブリ内のパーツを選択する場合、アセンブリを展開してパーツを選択します。


〔6〕[選択] をクリックします。

〔7〕[OK] をクリックします。

詳しくは、下記動画をご参照ください。
