部品表の総重量を表題欄へ反映する
部品表の総重量を表題欄に反映する方法を説明します。
部品表には総重量の設定機能があります。
その機能により部品ごとの総重量を部品表に表示します。
そこから計算された合計の総重量を表題欄の重量へ反映させることが可能です。
そこから計算された合計の総重量を表題欄の重量へ反映させることが可能です。
操作手順は以下の通りです。
〔1〕[3D インターフェース]タブ → [投影図の作成]グループ → [投影図] で 3Dモデル を投影します。
〔2〕[3D インターフェース]タブ → [摘要]グループ → [3D部品表のインポート] で部品表をインポートします。

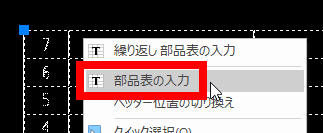

〔3〕インポートした部品表を選択後、右クリックし、[部品表の入力] をクリックします。
（インポートした部品表をダブルクリックでも可）

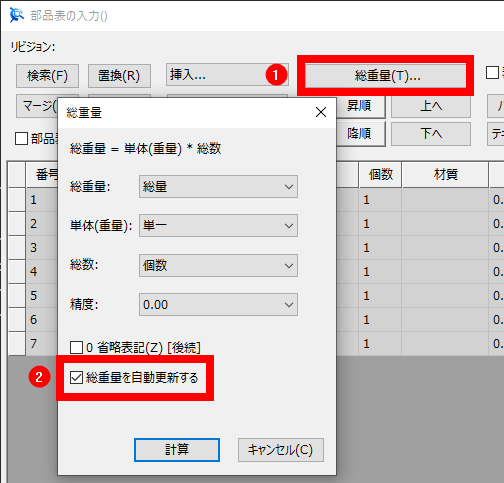

〔4〕[部品表の入力]画面 で ①[総重量] をクリックし、②[総重量を自動更新する] にチェックを入れ、[計算] をクリックします。

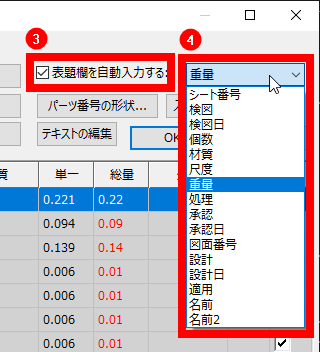

〔5〕[部品表の入力]画面 の [総重量] の右横にある ③[表題欄を自動入力する] にチェックを入れ、
下図の ④ のリストより 表題欄で表題欄で 重量を表示したい項目を選択します。
④のリストで表示される項目は、表題欄で属性定義された属性の名前が表示されます。
〔6〕設定後、表題欄の設定した項目に合計の総重量が表示されます。
