ねじ山の [逃げ] を非表示にする

CAXA Draft でねじ穴を投影するとねじの逃げが表示される設定になっている場合があります。
逃げの表示を消す方法を説明します。

手順

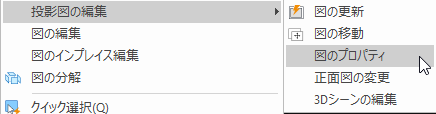

〔1〕 投影図を選択し、マウス右クリックメニューより [投影図の編集] → [図のプロパティ] を選択します。

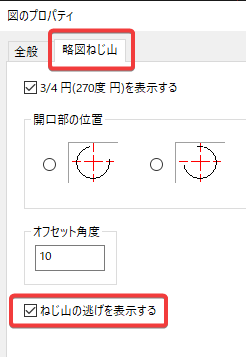

〔2〕 [略図ねじ山]タブ を選択して [ねじ山の逃げを表示する] のチェックを外します。

事前設定

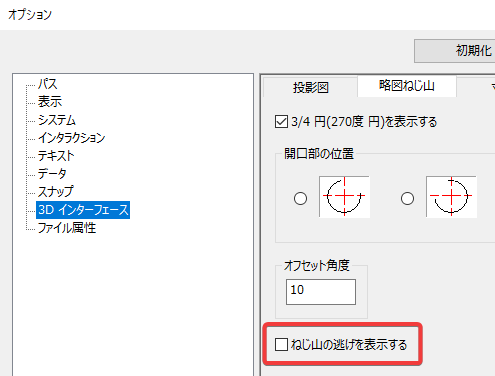

すべての図面に適用する場合は、[メニュー] → [オプション] → [3D インタフェース] → [略図ねじ山]タブ より設定します。
