穴に追従してボルトを配置する - アセンブリ配列 -

※IRONCAD2024新機能
ボルトを形状のエッジと平行に配置する方法を説明します。

ベースプレートの形状を変更した際に、ボルトのピッチに変更がなければ再配置する操作を低減します。

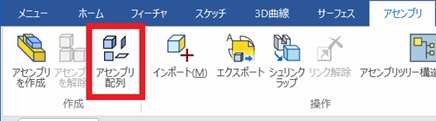

[アセンブリ]タブ → [アセンブリ配列] を使用します。

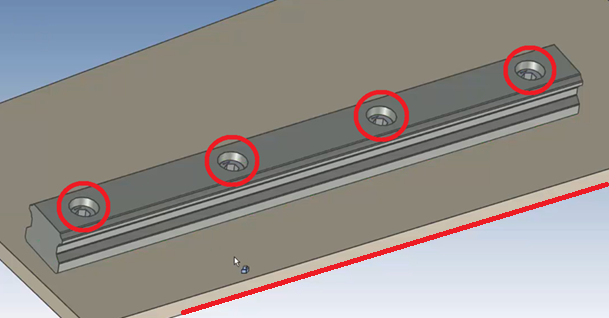

ベースプレートのサイドエッジと平行にボルトを配置し、ベースプレートの形状を変更するとボルトの配置も追従して変更します。

下記動画をご参照ください。

IC-132
