ビーレップパーツ（Brep）を分割する

フィーチャの [分割]機能を使ってビーレップパーツの分解する方法を説明します。

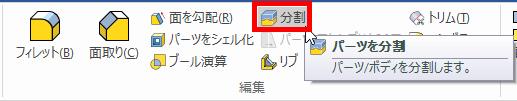

[フィーチャ]タブ → [編集]グループ → [分割] を使用します。

この機能は Brepパーツのねじ等を取り出しに応用できます。

操作手順は以下の通りです。

〔1〕ビーレップパーツの取り出し対象の要素を囲むようカタログから円柱等のパーツを [パーツとして配置] します。
マウスの右ボタンでドラック/ドロップで表示し、メニューからコマンドを選択することができます。

〔2〕長さ、サイズを調整します。

〔3〕必要に応じてカタログから要素（パーツ）を先ほど配置したパーツに IntelliShape フィーチャとして追加します。

マウスの右ボタンでドラック/ドロップで表示し、メニューからコマンドを選択することができます。

〔4〕[フィーチャ]タブ → [編集]グループ → [分割] をクリックします。

〔5〕ビーレップパーツを [対象パーツ] として設定します。

〔6〕カタログから配置されたパーツを [分割ツール] として設定します。

〔7〕コマンドを実行します。

〔8〕不要になった分割ツールのパーツを削除します。

詳しくは、下記動画をご参照ください。

IC-041
