IRONCAD から [CADENAS] を開き、モデルデータを連続でシーンに転送する方法をご説明します。

操作手順は以下の通りです。

〔1〕はじめに、[アドイン]タブ に [Parts by Cadenas] を表示させます。

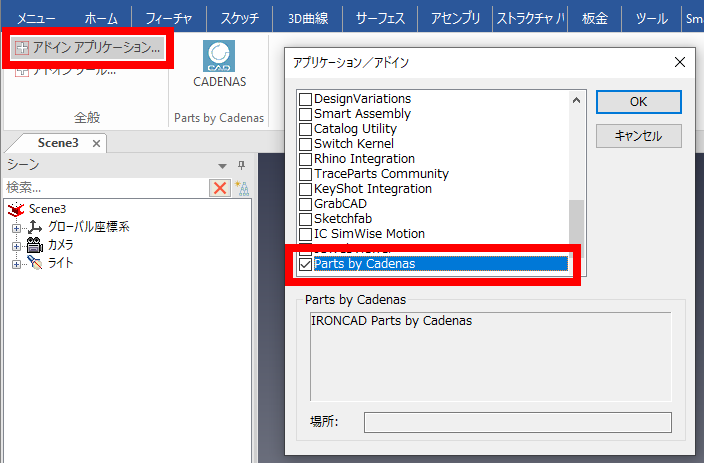

[アドイン]タブ → [全般]グループ → [アドイン アプリケーション...] をクリックします。

[アプリケーション/アドイン]画面が表示されましたら、[Parts by Cadenas] にチェックを入れ有効にし、[OK] をクリックします。

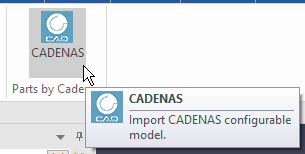

〔2〕[アドイン]タブ に [Parts by Cadenas] が表示されましたら、[CADENAS] アイコンをクリックします。

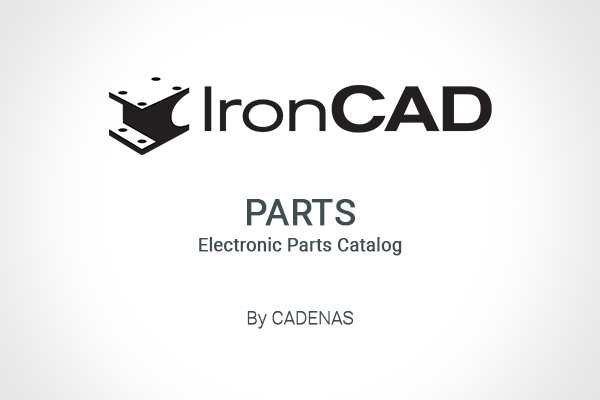

下図の画面が表示され、CADENAS を起動します（起動までに少々時間がかかります）。

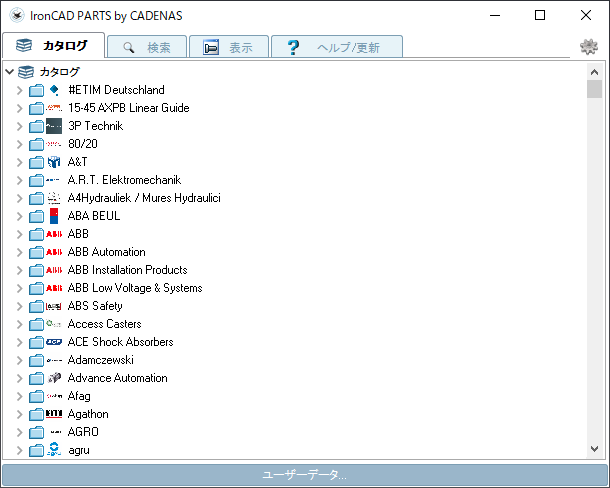

〔3〕起動後は、下図のダイアログが表示されます。

[カタログ]から指定や、検索を使用することもできます。

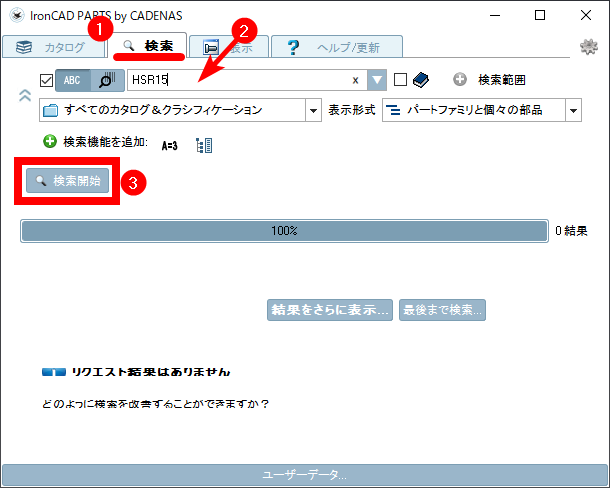

〔4〕検索する場合は、[検索]タブ をクリック後、検索ワードを入力し、[検索開始] をクリックで検索を開始します。

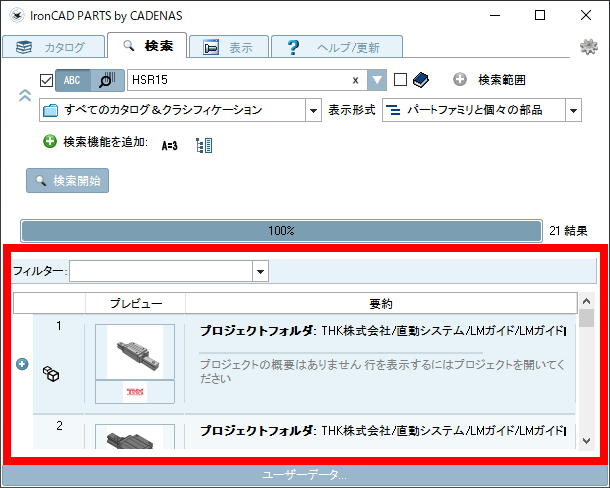

〔5〕検索が終了しますと、下図の赤枠部分に検索結果が表示されます。

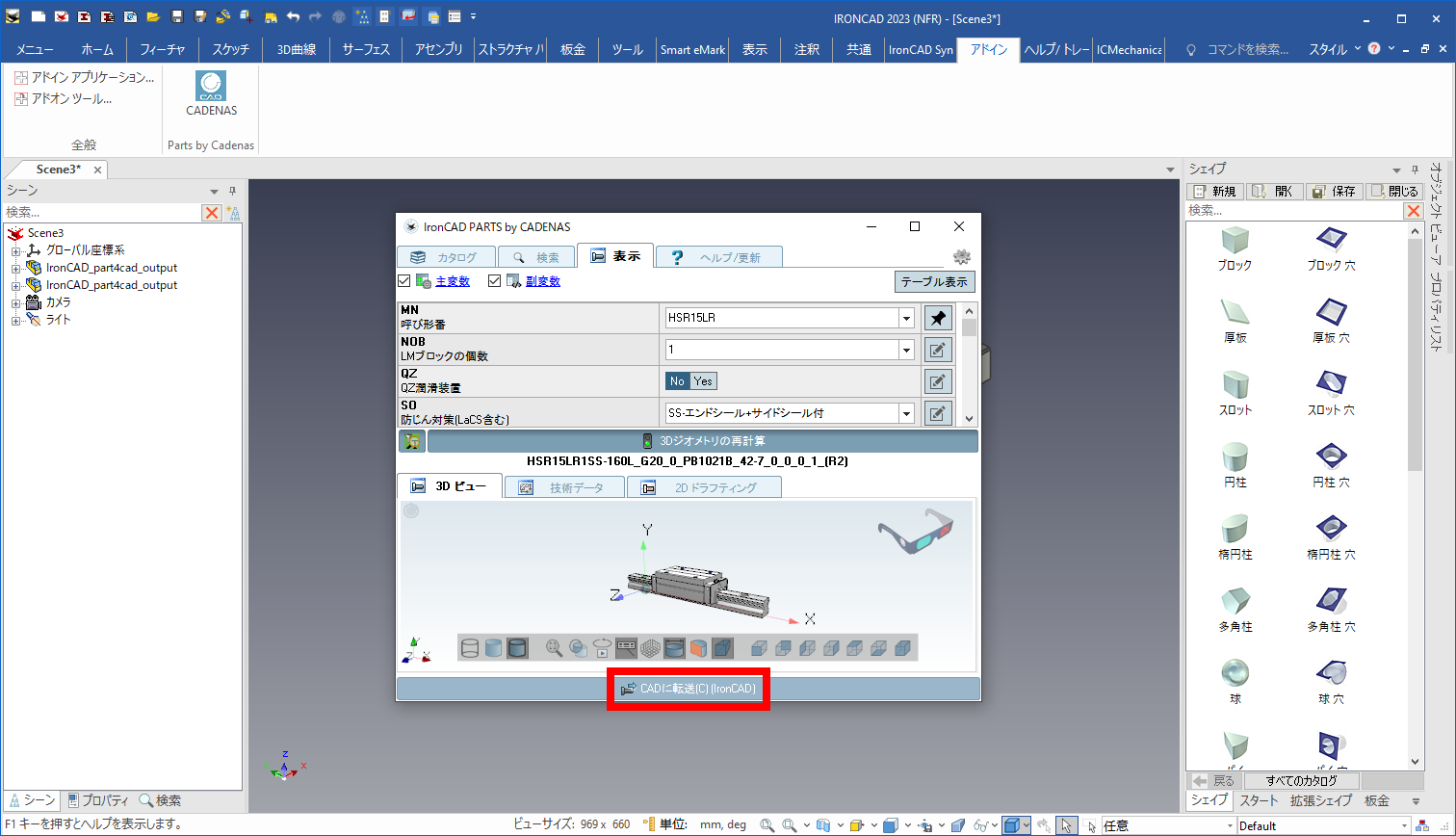

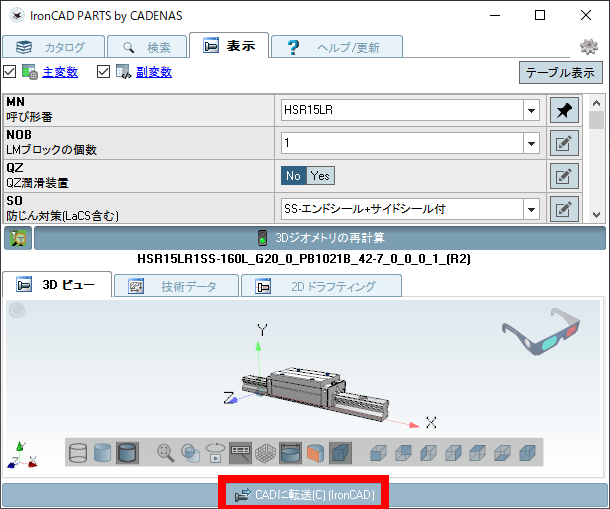

設定後は、[CAD に転送] をクリックすると、開いているシーンにモデルデータが転送されます。

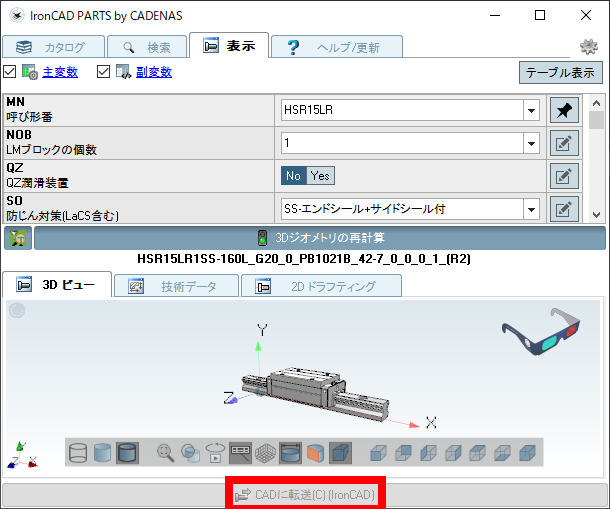

〔7〕一度転送を行うと、[CAD に転送] がグレーアウトになり、転送できなくなります。

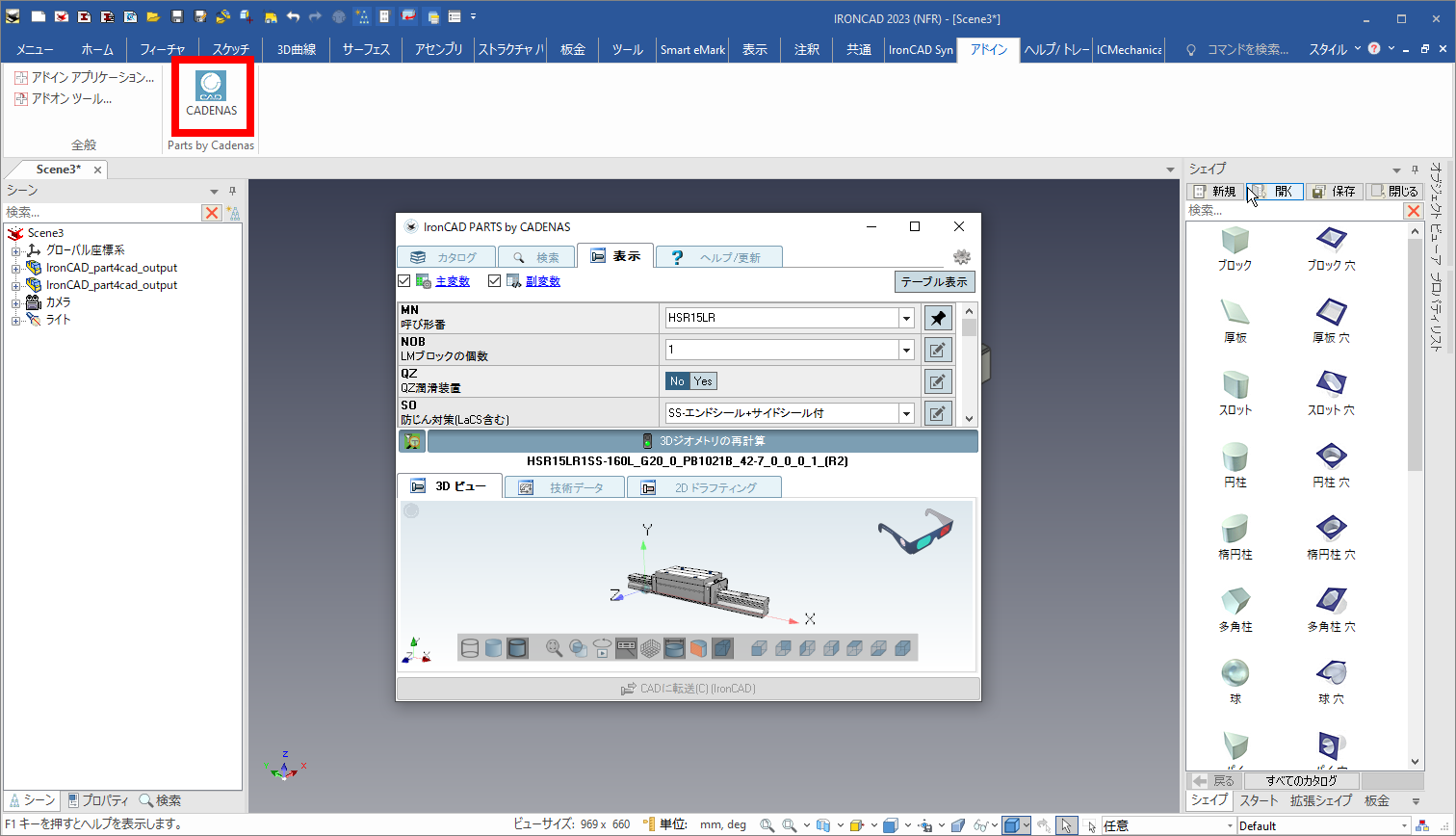

〔8〕連続（追加）でデータを転送する場合は、[アドイン]タブ にある [CADENAS]アイコン をクリックします。

〔9〕[CAD に転送] がクリックできる状態になります。

連続で転送する場合は、以上の操作で転送してください。
