カタログのベンドで作成した一部のベンド角を変更する

※IRONCAD2024 新機能

板金カタログのストックとベンド で作成した板金パーツについて、後でベンド角を変更する方法を説明します。

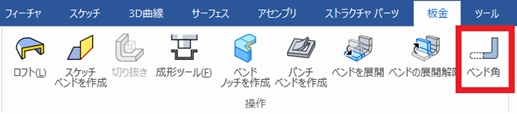

[ベンド角]コマンド により、カタログの [ベンド] で作成した複数のベンドに対して、後から個別にベンド角を変更することができます。

詳しくは、下記動画をご参照ください。

IC-129
