位置を固定した配管同士で接続しているホースの作成方法をご案内します。

〔1〕[3D曲線]タブ → [作成]グループ → [3D曲線] を実行します。

〔2〕[3D曲線]タブ → [作成]グループ → [スプライン] を実行します。

〔3〕接続点と通過点を指定し、3D曲線 を作成します。

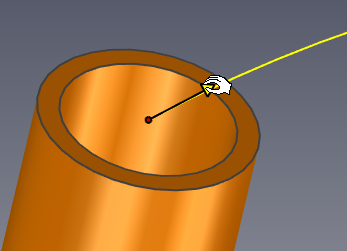

〔4〕作成した3D曲線 を選択すると、接続点に方向矢印が表示されます。

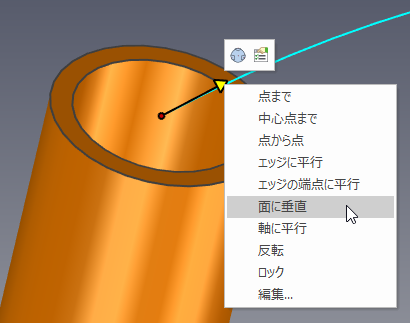

その矢印にマウスカーソルを合わせ、右クリックで表示されるメニューから [面に垂直] を選択します。


〔5〕反対側も同じ要領で、接続部分を垂直にします。

〔6〕[フィーチャ]タブ → [フィーチャ]グループ → [スイープウィザード] を実行し、作成した3D曲線 を選択します。

〔7〕2D スケッチモード で断面図形を作図します。
[スケッチ]タブ → [作図]グループ → [投影] を実行し、パイプからホース径となる部分を投影します。
必要に応じてオフセットコマンドなどで径を調整してください。

〔8〕断面図形の 2D スケッチモードを終了すると、スイープ形状が作成されます。
この際に、エラーが発生する場合がございます。

〔9〕パスを編集して調整します。
シーンブラウザで、[スイープ] を選択し、右クリックメニューで [パスを編集] をクリックし、編集します。
通過点をドラッグもしくは TriBall で移動することが可能です。
編集後は、[OK] をクリックすると、スイープ形状が作成されます。
状況によっては、ホースパーツのモデリングカーネルを変更することで、エラーが回避できる場合があります。
[ACIS] では、速度が遅くなる場合がございますので、可能な限り [Parasolid] で作成ください。
詳しくは、下記動画をご参照ください。
