Ctrl ＋ 左クリック 操作でアセンブリを選択する

IRONCAD 2023 以降のバージョンより、 Ctrl + 左クリック 操作でアセンブリを選択する の設定が追加されました。

IRONCAD 2022 以前のバージョンでは、この設定が [無効] の状態と同じ動作です。

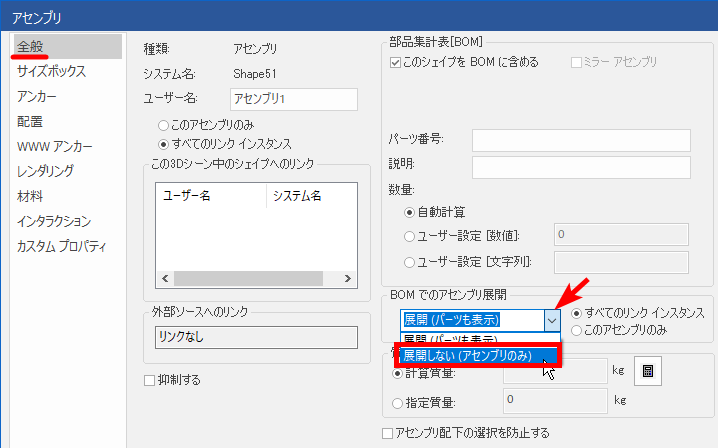

この設定は、[アセンブリプロパティ] → [全般] → [BOM でのアセンブリ展開] で [展開しない（アセンブリのみ）] としているアセンブリに対して有効です。

設定の変更

設定の変更は、以下の手順で実施ください。

〔1〕 [メニュー] → [オプション] を開き、[インタラクション] を展開し、[マウス] を選択します。

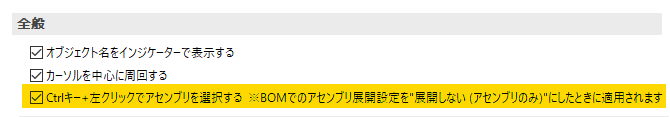

〔2〕 [Ctrlキー + 左クリックでアセンブリを選択する] のチェックを入れると「有効」、チェック無しで「無効」に設定できます。

設定後の動作については、以下をご参照ください。

Ctrlキー ＋ 左クリックでアセンブリを選択するが「有効」の場合

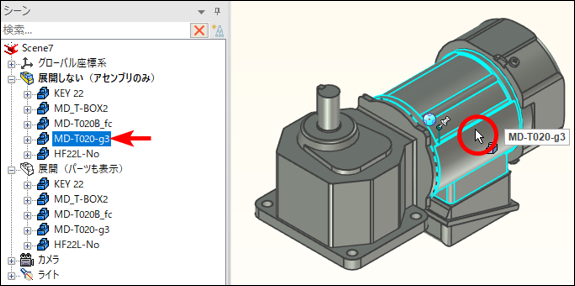

Ctrlキー ＋ 左クリック で、アセンブリプロパティ で [展開しない] に設定したアセンブリを選択します。

Ctrlキー ＋ 左クリックでアセンブリを選択するが「無効」の場合

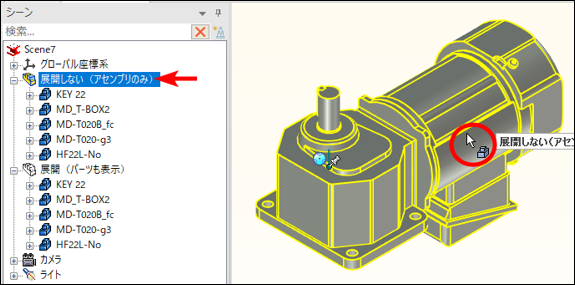

Ctrlキー ＋ 左クリックで、パーツを選択します。

メーカーからダウンロードしたデータが、複数のパーツに分割され、1つのアセンブリとなっている状態の場合 や

プロパティなどの設定を アセンブリに対して行う場合は、有効な設定です。

以前のバージョンと同様に使用する場合は、「Ctrlキー＋左クリックでアセンブリを選択する」 のチェックを外し、設定が無効の状態でご使用ください。

デフォルトでは、有効となっています。
