複数の同名を付けた結合点に[既定]を設定する

パーツに複数の同名の結合点を設定している場合、常に同じ結合点をドロップする設定ができます。

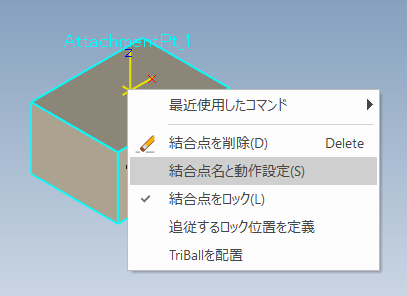

設定した結合点を右クリックし、[結合点名と動作設定] を開きます。

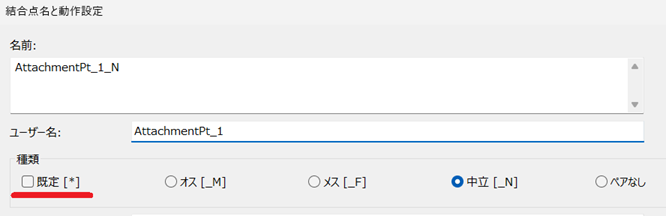

種類の [既定] にチェックすると、同じユーザー名の結合点を複数個所に設定していた場合、[既定] に設定した結合点で配置されます。

同じユーザー名の複数の結合点がある場合、どれか１つのみ [既定] に設定できます。

IC-163
