デザインバリエーション を使用する

デザインバリエーション を使用する

デザインバリエーションについて説明します。
[デザインバリエーション] を使って、シェイプ/パーツ/アセンブリに作成したパラメーターを利用して様々なデザインを作成し、任意に選択できるよう設定することができます。


作成手順は以下のとおりです。
〔1〕[フィーチャ]タブ → [フィーチャ]グループ → [押し出しウィザード] でパーツを作成します。
断面図形作成時は、SmartDimension を使用します。
先に断面図形を作成後、[押し出し] でパーツを作成しても問題ございません。

〔2〕シェイプ/パーツ/アセンブリを選択し、パラメータを設定します。

〔3〕シェイプ/パーツ/アセンブリを選択し、
[アドイン]タブ → [DesignVariations] から [デザインバリエーションを追加] を選択し、追加します。

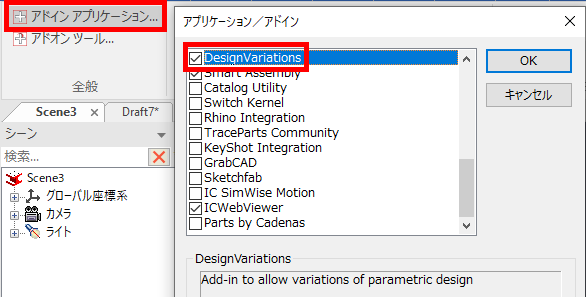

[DesignVariations] が表示されていない場合は、[アドイン]タブ → [全般]グループ → [アドイン アプリケーション...] をクリックし、
[アプリケーション/アドイン]ダイアログ で、[DesignVariations] にチェックを入れ、[OK] をクリックすると表示されます。

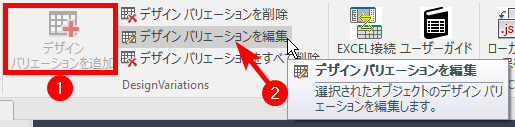

〔4〕[デザインバリエーションを追加] をクリック後、[アドイン]タブ → [DesignVariations] から [デザインバリエーションを編集] を選択します。

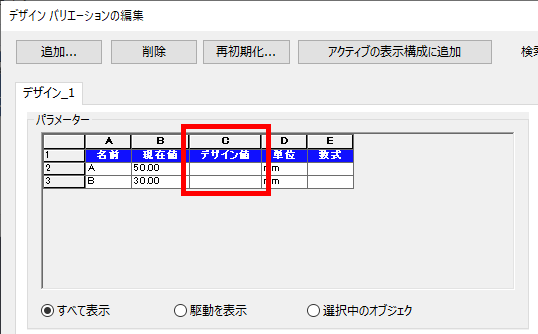

〔5〕[デザインバリエーションの編集]ダイアログ ボックスが表示されます。
[パラメーターのデザイン値] を任意の値に設定します。

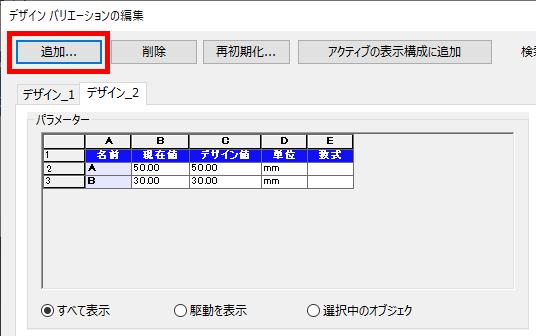

〔6〕[追加] をクリックし、新しいデザインバリエーション（タブ）を追加します。
デザイン値 を設定します。


〔7〕選択したデザインバリエーションのプレビューを作成します。

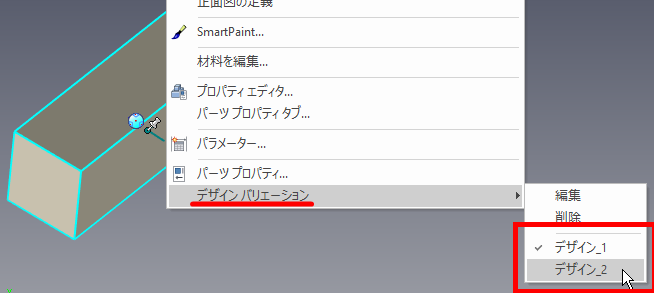

〔8〕バリエーションを適用します。

〔9〕[OK] をクリックしてダイアログボックスを閉じます。

詳しくは、下記動画をご参照ください。

IC-093
