TriBall アイコンを無効にする

IntelliShape でモデルのサイズ変更をする際、IntelliShape のハンドル（赤丸）と TriBall アイコンが重なってしまい操作性を悪く感じる場面があります。

[TriBall]アイコン を無効にする方法を説明します。

操作手順は以下の通りです。

〔1〕メニューより [オプション]画面 を開きます。

〔2〕[インタラクション] を選択し、[TriBall の動作] → [選択中のオブジェクトに TriBall 有効化アイコンを表示する] のチェックを外します。

[適用]、[OK] をクリックすると、[TriBall]アイコン が非表示になります。

一時的に非表示にする場合は、操作手順は以下の通りです。

〔1〕[TriBall]アイコン にカーソルを合わせます。

TriBall を指差すようなカーソルに変わります。

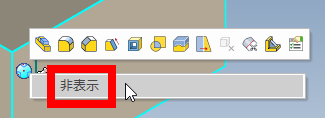

〔2〕カーソルが変化した状態で、右クリックし、[非表示] をクリックすると非表示になります。
