外部リンクモデルを別ファイルとしてミラーコピーする

外部リンクモデルを別ファイルとしてミラーコピーする

IRONCAD2026 より、外部リンクモデルを別ファイルとしてミラーコピーする/ミラーリンクパーツを別パーツとして外部保存する機能が追加されました。
上記の機能により、外部リンクファイルを開いた際に、ミラーした状態でモデルが表示されるようになりました。
　

手順

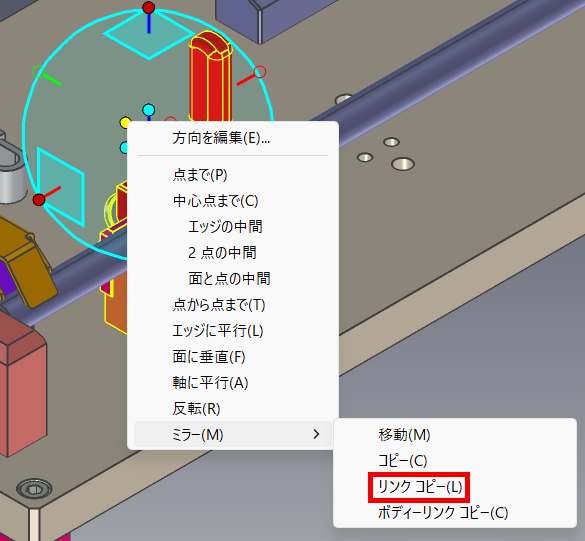

〔1〕 任意のモデルを TriBall で [ミラー] → [リンクコピー] します。

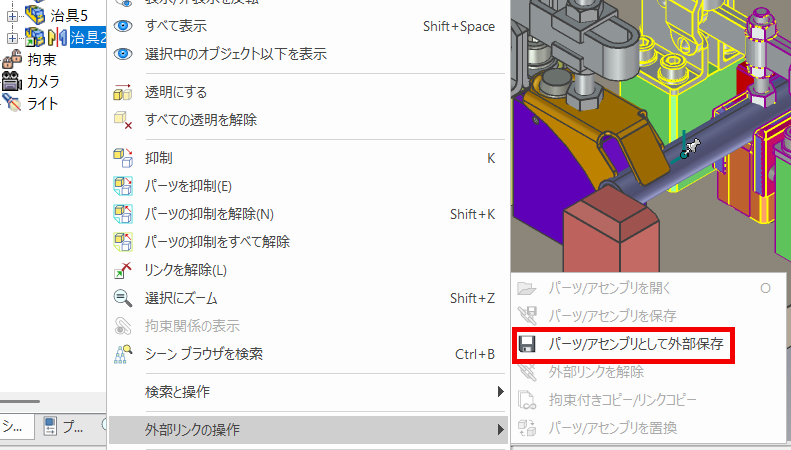

〔2〕 ミラーリンクされたモデルを右クリックし、[外部リンクの操作] → [パーツ/アセンブリとして外部保存] を選択します。

Warning

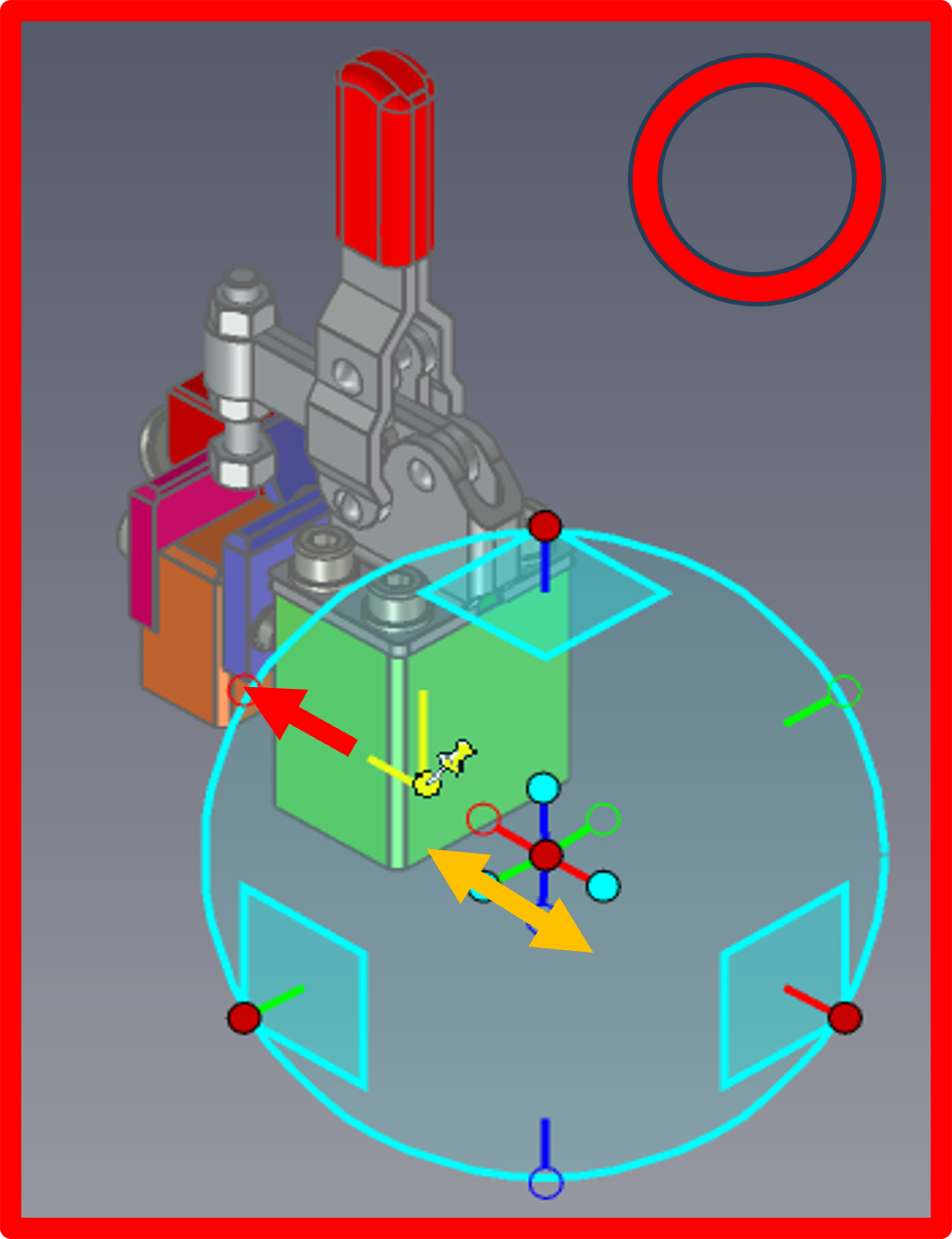

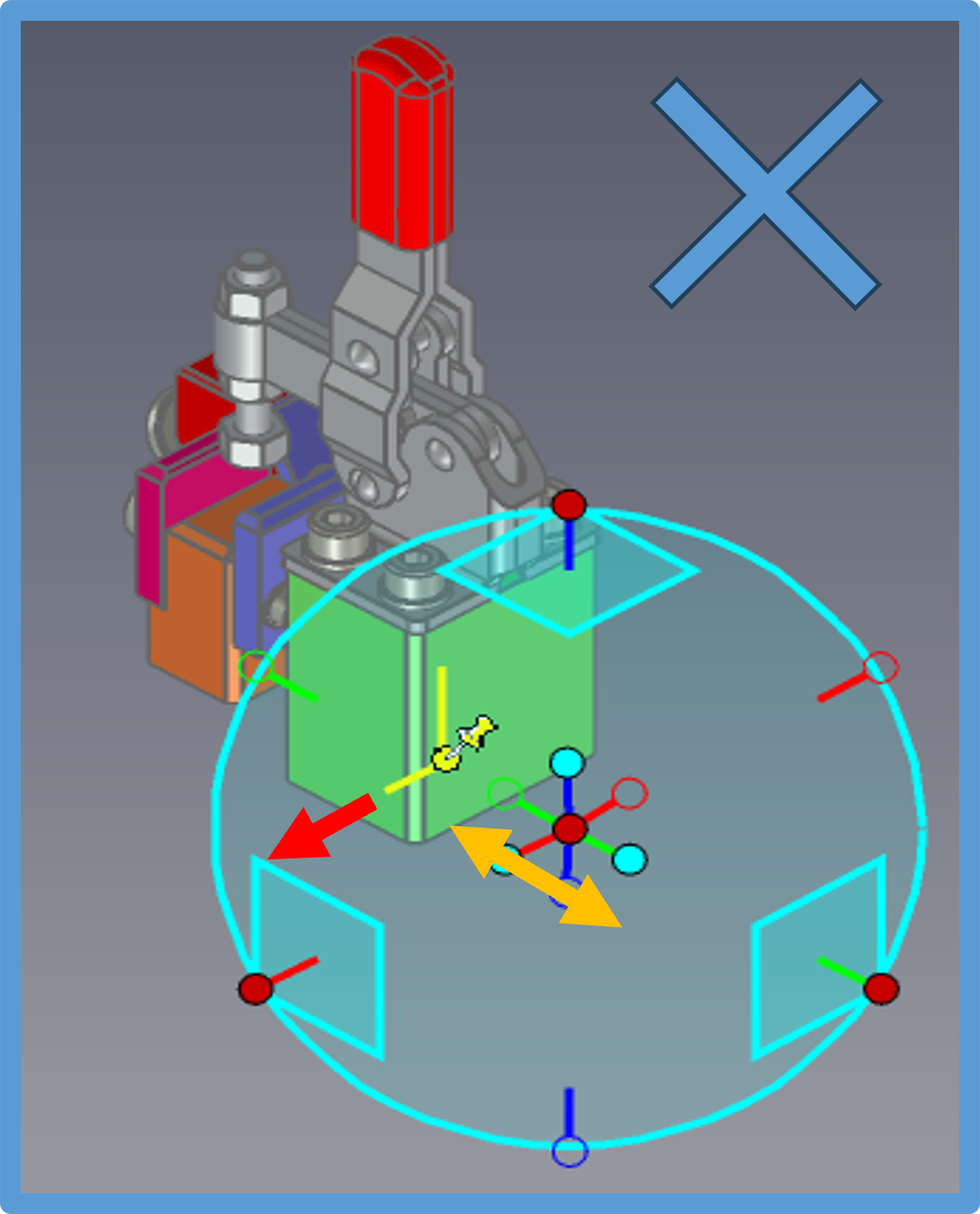

外部保存する前に、アンカーの短い針 と ミラー方向 が一致している状態にする必要があります。
　

〔3〕 任意のファイル名を設定し、[保存] をクリックします。


〔4〕 下画像のダイアログが表示されます。
[はい] を選択すると、別ファイルとして保存されます。
[いいえ] を選択すると、同じファイルとして保存されます。


なお、別ファイルとして保存した場合、ミラーしたモデルのファイル名に設定している文字が追加されます。

Notes

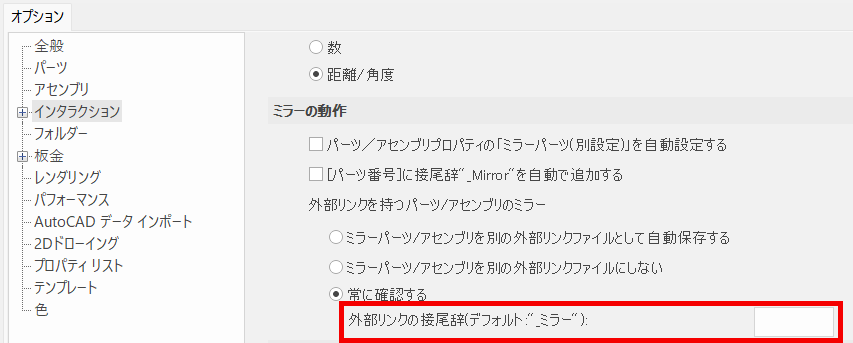

ファイル名に追加される文字は、[オプション] → [インタラクション] → [外部リンクの接尾辞] で変更可能です。


詳しくは、下記動画をご参照ください。

IC-159
