断面図形内の任意の線で押し出しする

断面図形内の任意の線で押し出しする

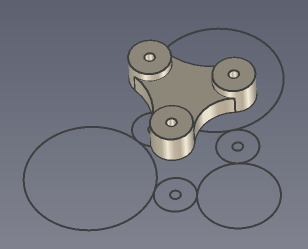

IRONCAD2026 より、断面図形内の任意の線で押し出しする機能が追加されました。


Notes
旧バージョンから設定することはできましたが、複雑な形状の場合に正常に作成できない場合がありました。

手順

〔1〕 [フィーチャ]タブ → [押し出し] を選択します。

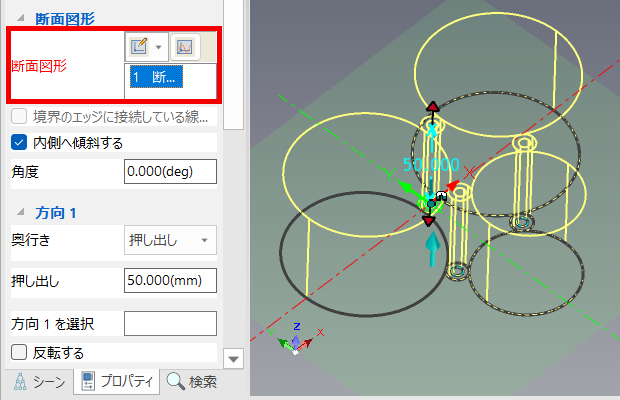

〔2〕 押し出しをする [断面図形] を選択します。

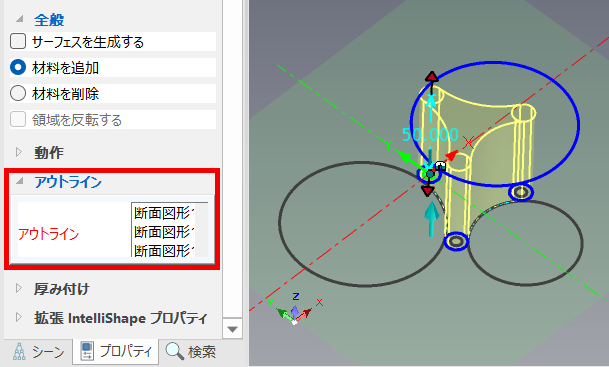

〔3〕 [プロパティ] → [アウトライン] に押し出しに使用したい線・範囲を選択します。

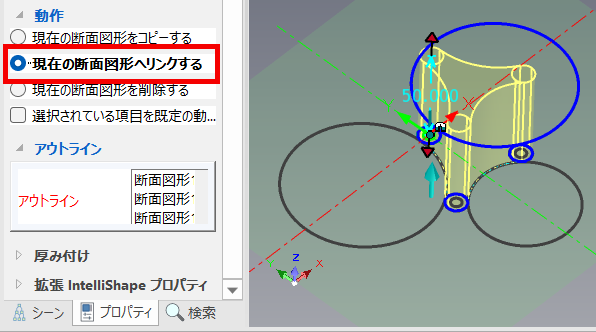

〔4〕 [プロパティ] → [動作] で、[現在の断面図形へリンクする] に設定します。

Warning
[アウトライン] を設定している場合、[現在の断面図形へリンクする] に設定している必要があります。
〔5〕 [OK] をクリックし、実行します。

Notes
[現在の断面図形へリンクする] に設定している場合、断面図形を変更することで、モデルの形状も変更されます。

詳しくは、下記動画をご参照ください。

IC-157
