ソリッドパーツから板金パーツを作成(ホッパー)

ソリッドパーツからホッパー形状(板金) の作成例を説明します。

手順

〔1〕　ソリッドでホッパーの元形状を作成します。

フィレットが無い形状で作成してください。

〔2〕 [板金]タブ → [ソリッドパーツから板金パーツを作成] をクリックします。

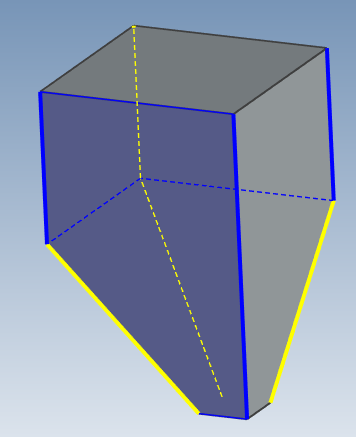

〔3〕 基準面、ベンドエッジ(曲げ部) を指定します。
ベンド(曲げ)位置は青色エッジ、ギャップ(離れる)位置は黄色で表示されます。

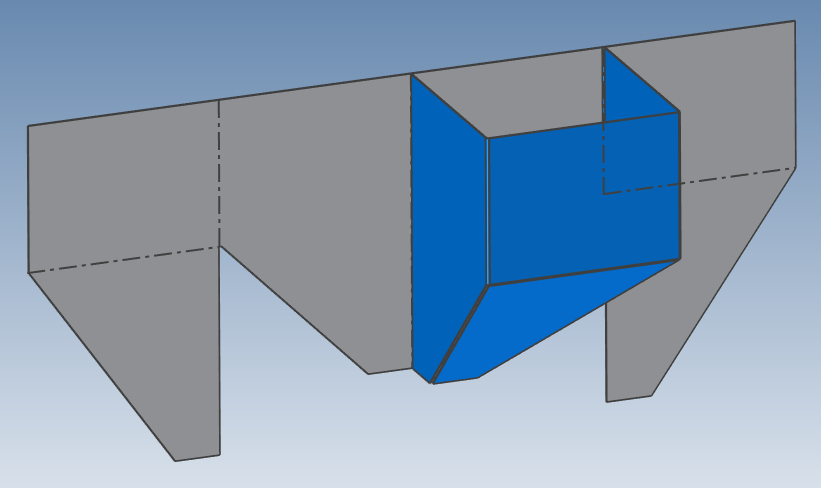

〔4〕 必要に応じてストックの種類やオフセット距離を設定し、[OK] します。

詳しくは下記動画をご参照ください。

IC-123
