ショートカットキーを設定する【3D】

IRONCAD の 3D でキーボードのショートカットキーを割り当てる方法を説明します。

手順

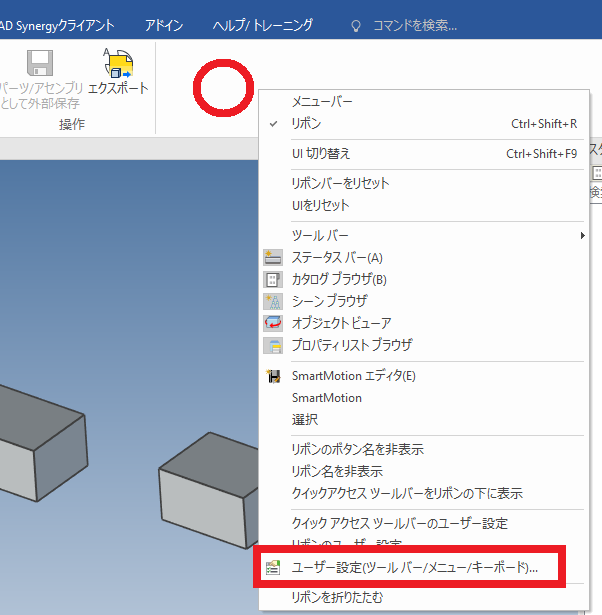

〔1〕 リボンバーの何もない箇所で右クリックし、[ユーザー設定(ツールバー/メニュー/キーボード)] をクリックします。

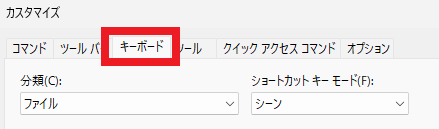

〔2〕 [キーボード]タブ に移動します。

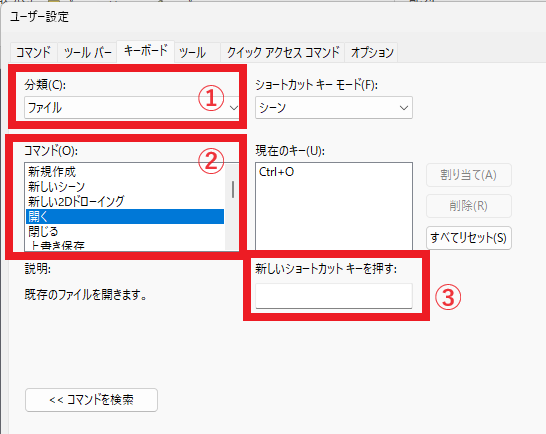

〔3〕 ① 分類、 ② コマンド から設定するコマンドを選択します。
新しいショートカットキーをキーボードを押して指定します。

〔4〕 [割り当て] をクリックすると、<現在のキー> に表示されます。

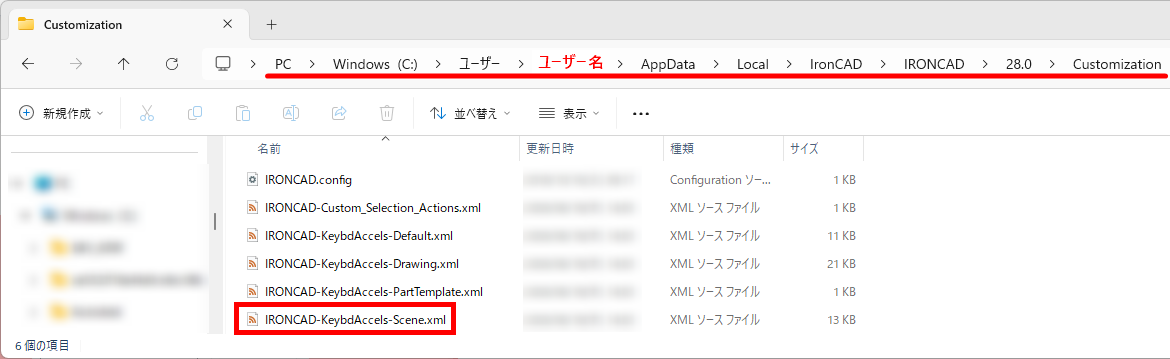

〔5〕 ユーザー設定画面右下の [閉じる] で終了します。
