形状（パーツ、穴、ブロックなど）をミラーコピーする

形状をミラーコピーする方法を説明します。
コピー対象

1. パーツ
2. フィーチャ（穴・ブロックなど）

3. アセンブリ

ミラーコピーする方法は、主に２つあります。

[フィーチャ]コマンド でミラーコピー

〔1〕 IRONCAD画面右下の選択フィルターを [IntelliShape] に設定します。

〔2〕 ミラーする形状（パーツ、穴、ブロックなど）を選択します。

〔3〕 [フィーチャ]タブ → [変形]グループ → [ミラー] をクリックします。

〔4〕 ミラーする平面/点を指定します。 ※画像の例では、エッジの中間点を指定

〔5〕 [OK] をクリックし、コマンドを実行します。

[フィーチャ]タブ のミラーは IntelliShape モデル（フィーチャ）のみ適用可能です。

TriBall でミラーコピー

〔1〕  ミラーする形状（パーツ、穴、ブロックなど）を選択します。

〔2〕 TriBall を起動します。

〔3〕 キーボードの [Space]キー をクリックし、TriBall をミラーする箇所へ移動します。

※ TriBall が白い状態

〔4〕 [Space]キー をクリックし、TriBall 位置変更を解除します。
※ TriBall が青い状態

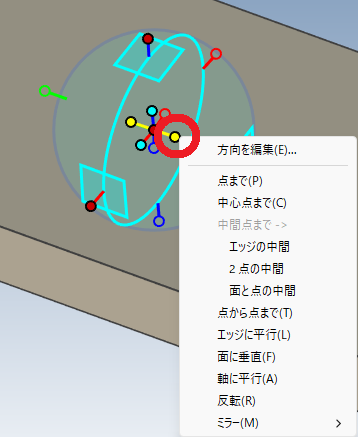

〔5〕 方向ハンドルを右クリックします。

〔6〕 [ミラー] – [コピー] をクリックします。

TriBall のミラーコピーは、すべてのオブジェクトに使用できます。

詳しくは、以下動画をご参照ください。

​
IC-083
