TriBall を使用して、複数のコピー/リンクコピーを連続で作成する方法を説明します。

TriBall の右クリックメニューを使用します。

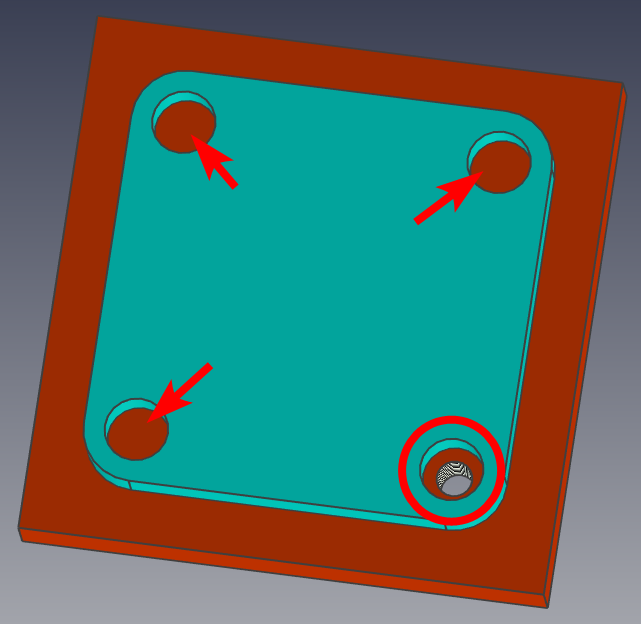

操作例として、下図の右下のねじ穴を赤い矢印部にコピーします。

操作手順は以下の通りです。

〔1〕ねじ穴を選択し、TriBall を起動します。

〔2〕平面ハンドルを選択します。

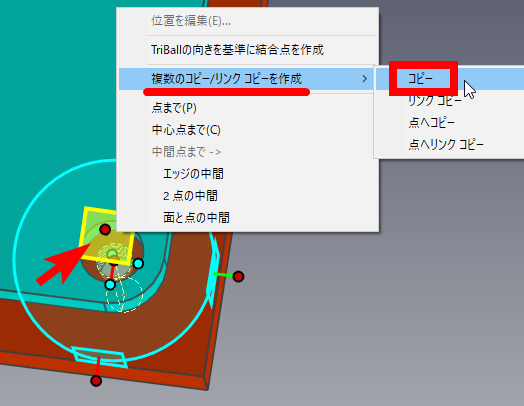

〔3〕平面ハンドルを選択した状態で、右クリックメニューから [複数のコピー/リンクコピーを作成] → [コピー] をクリックします。

〔4〕TriBall の色が黄色に変わります。

平面ハンドル を右クリックし、[中心点まで] をクリックします。

〔5〕エッジを選択します。

〔6〕[P]キー を入力すると、TriBall が移動します。

全角入力となっている場合、反応しませんのでご注意ください。

〔7〕〔4〕～〔6〕 を繰り返し、配置したい場所を設定します。

[P]キー を押した点には、下図の赤い矢印のよう軸が表示されます。

〔8〕配置したい場所を設定後、[Enter]キー を入力すると、ねじ穴が配置されます。

詳しくは、下記動画をご参照ください。
