PMIを作成する
PMI を作成する方法を説明します。

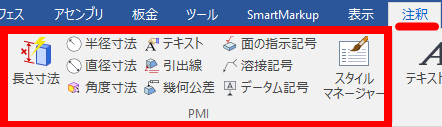

[注釈]タブ → [PMI]グループ に作成できるPMI があります。
PMI は、3D形状に寸法や幾何公差を作成する機能です。
製作者に対して、3Dデータ で指示を伝えることができます。
- 長さ寸法
- 半径寸法
- 直径寸法
- 角度寸法
- テキスト
- 引出線
- 幾何公差
- 面の指示記号
- 溶接記号
- データム記号
初期設定はの変更は、[注釈]タブ → [PMI]グループ → [スタイルマネージャー] から行います。
詳しくは、下記動画をご参照ください。
IC-044
