曲面(球体・円柱)に 3D曲線を投影する

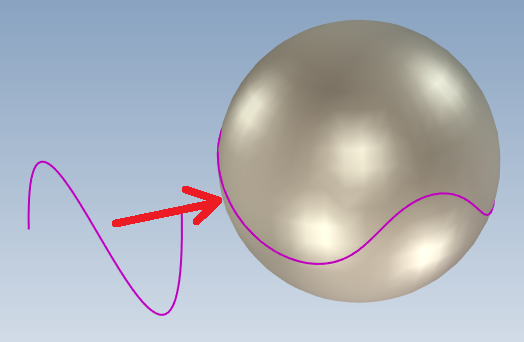

3D の曲面に3D曲線を投影する方法を説明します。

サーフェスやソリッドの面上に 3D曲線を投影できます。

手順

〔1〕 [3D曲線]タブ → [オブジェクトから作成]グループ → [投影曲線] をクリックします。

〔2〕 プロパティブラウザの各項目を選択します。

1. 曲線：作成した3D曲線

2. 面：投影するパーツ/サーフェス
3. 方向：投影するパーツ/サーフェス

〔3〕 [OK] をクリックします。

[背面に投影する]オプション を有効にすると選択した面/サーフェスの背面に投影されます。

詳しくは、下記動画をご参照ください。

IC-022
