オブジェクトを選択すると、次に使用するコマンドの候補を表示する

オブジェクトを選択すると、次に使用するコマンドの候補を表示する

オブジェクトの選択状況に合わせて、次に使用するコマンドの候補を自動表示させることができます。([クイックアクセスコマンド]機能
メニューはマウスカーソル付近に表示されるので、スムーズに次の操作に移行できます。
表示させるコマンドの追加や入れ替えなど、カスタマイズも可能です。

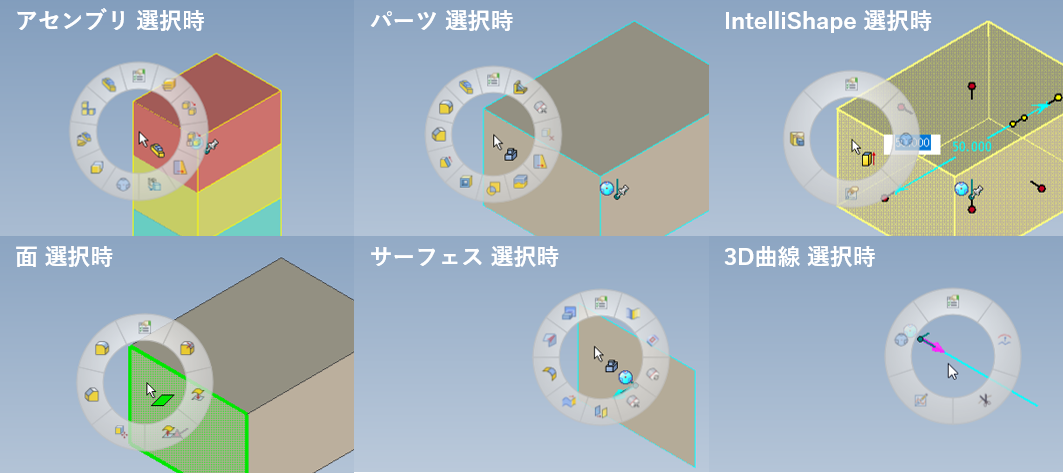

以下のように、オブジェクトの選択状況に合わせて表示が異なります。




クイックアクセスコマンドの表示方法

デフォルトでは、キーボードの [S]キー で表示されます。


クイックアクセスコマンドを自動的に表示する方法

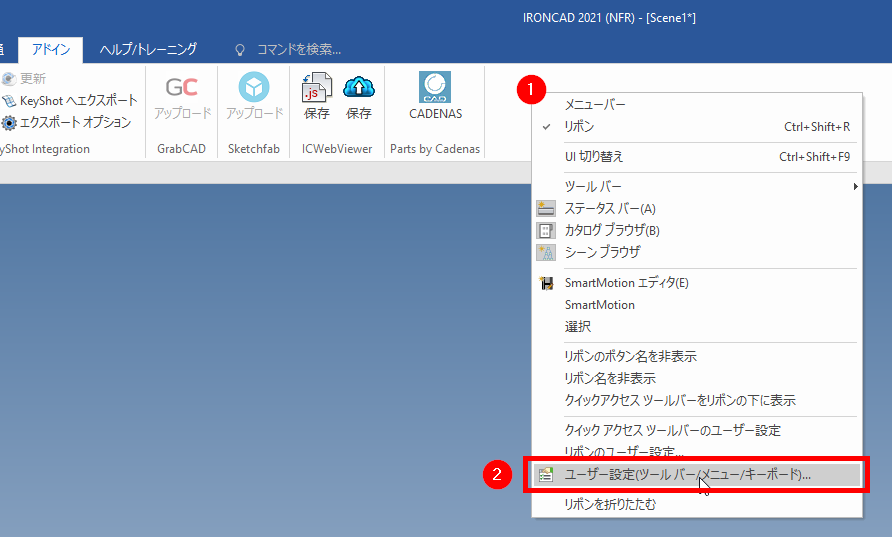

〔1〕 IRONCAD のリボンバーの何もない箇所で右クリックします。

〔2〕 表示されたメニューから [ユーザー設定(ツールバー / メニュー / キーボード)…] をクリックします。

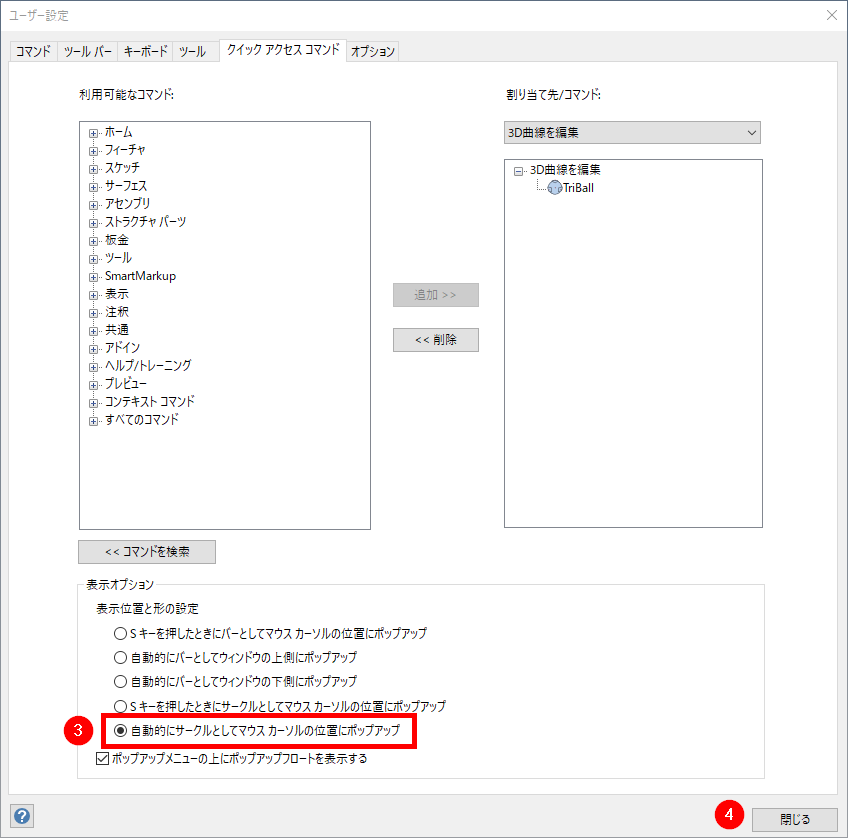

〔3〕 [ユーザー設定]ウィンドウ で、[自動的にサークルとしてマウスカーソルの位置にポップアップ] にチェックを入れます。

〔4〕 [閉じる]ボタン で [ユーザー設定]ウィンドウ を閉じます。


設定は以上で完了です。
以降、オブジェクトの選択状況に合わせて、クイックアクセスコマンドが表示されます。




クイックアクセスコマンドに表示させるコマンドを追加する方法

〔1〕 [ユーザー設定]ウィンドウ を開きます(「クイックアクセスコマンドを自動的に表示する方法」④ 参照)。

〔2〕 [割り当て先 / コマンド(下図青枠)] からオブジェクトの表示状態(例:アセンブリ、フィーチャ、など)を選択します。

〔3〕 割り当てたいコマンドを [利用可能なコマンド(下図赤枠)] から選択します。

〔4〕 [追加] をクリックします。
