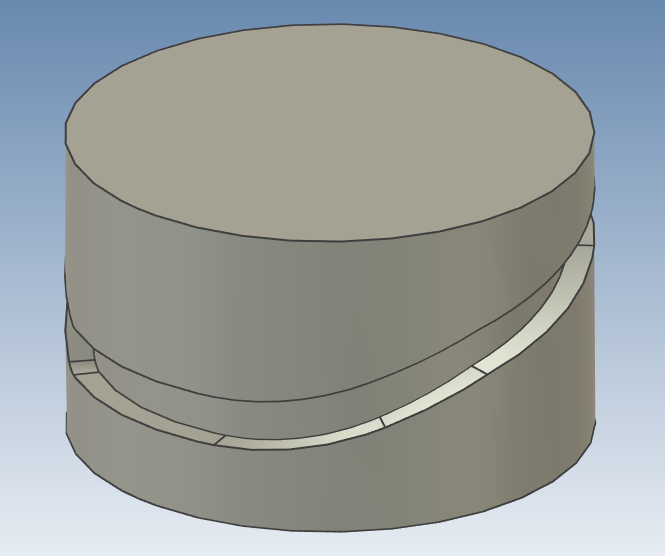

円筒側面にラップエンボスで溝を作成する
円筒形状の側面に、放射線状に一定の溝を作成する方法を説明します。
手順
〔1〕 円筒の円周長さを確認します。
〔2〕 [スケッチ]タブ → スケッチで、円周長さに合わせてガイド線を作成します。
〔3〕 [フィーチャ]タブ → [ラップエンボス] をクリックします。
〔4〕 溝を作成します。
詳しくは、下記動画をご参照ください。
IC-121
