シーン要素をカタログデータと置き換える

シーン上にある単品パーツやアセンブリの要素をカタログに登録しているパーツと置き換えることができます。

カタログデータに置換えしたいパーツ/アセンブリ形状がカタログに登録されていない場合は、先にカタログに録してください。

操作方法

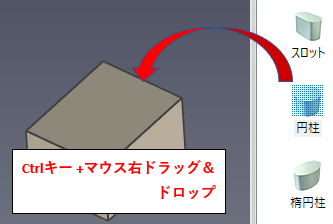

〔1〕 カタログブラウザより置き換えたいパーツ、またはアセンブリ要素を <マウス右クリック> + <Crtlキー> を押しながら対象パーツまたはアセンブリ要素へドロップします。

〔2〕 パーツの場合は<パーツとしてドロップ>、アセンブリの場合はそのまま置き換されます。

〔3〕 置き換えでカタログからドロップされるパーツの配置位置は、アンカーの位置になります。

置き換える位置を合わせたい場合は、アンカーの位置を調整してください。

アンカーの位置がパーツと離れた位置にある場合

置換えるカタログパーツはブロックの位置ではなく、アンカーの位置に配置されます。

詳しくは、下記動画をご参照ください。

IC-036
