メカニズムモードの選択された要素で衝突を検証する

[ツール]タブ → [検証]グループ → [メカニズムモード] で衝突を検証時、ナットなどの影響で検証精度が低下することがあります。

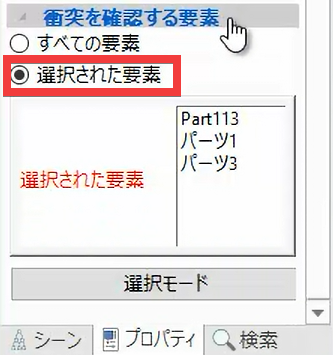

その場合、[プロパティ]ブラウザの [衝突を確認する要素] の項目で [選択された要素] を有効にすることで対処できます。

選択リストにアセンブリ要素を追加する際、[選択]画面が表示され、アセンブリ内のすべてのパーツもしくは選択したパーツのみ追加するか選ぶことができます。

※画面が表示しない場合は、一度、ご使用の IRONCAD のバージョンの累積更新プログラムを適用してください。
