アニメーション動作途中で一部の区間を非表示にする

[表示]タブ のアニメーション機能は、パーツに動きを付与します。　

パーツに動きを設定し、動作途中の一部の区間を非表示にすることができます。

パーツを表示から非表示に変更するには [表示]タブ → [アニメーション] → [効果を追加/編集] を使用します。

操作手順

〔1〕パーツにアニメーションを追加します。

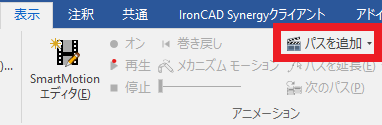

[表示]タブ → [パスを追加] をクリックします。

※スピン(回転)、移動(直線)、ユーザー設定(任意)の3種類から動かし方を選択できます。

〔2〕アニメーションを追加後 [SmartMotion エディタ] をクリックします。

※移動距離、時間を変更することができます。

〔3〕アニメーションを調整後に、[表示タブ] →  [効果を追加/編集] をクリックします。

〔4〕透明度を設定します。
※ IRONCAD2022以前：画面に赤丸付近で右クリックし、[追加] をクリックします。

※ IRONCAD2023以降： [効果] のバーの開始/終了する位置で右クリックし、[追加] をクリックします。

IRONCAD2023では、〔3〕 の操作は不要です。

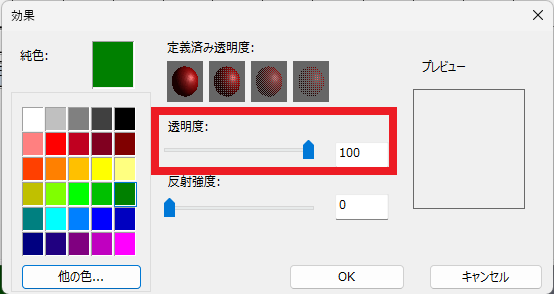

〔5〕[効果]設定画面 で [透明度] を <100> に設定します。（100に設定することで透明になります。）

〔6〕透明度を <0> に設定すると再び表示されます。

アニメーションはパーツのみに使用できます。
アセンブリには追加できないため、1パーツ化するなどの工夫が必要です。
