[ツール]タブ → [位置決め]グループ → [配置拘束]コマンド をして、スプロケットとチェーンを巻き付ける形状を作成します。
  1. チェーンの各ピースをつなげる：[同心]
  2. チェーンをスプロケットに巻き付ける：[同心] ・ [距離]
配置拘束はコマンド配置（見た目）はバージョンにより異なります。
・IRONCAD2023 以降

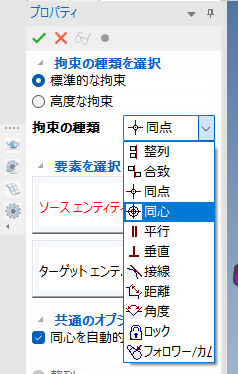

[標準的な拘束] のプルダウンメニューから選択


・IRONCAD2022 以前

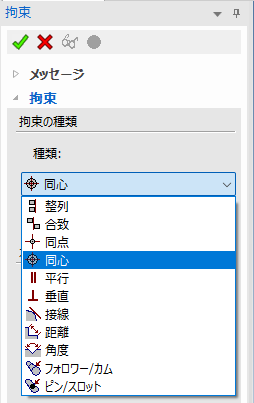

[拘束の種類] のプルダウンメニューから選択


下記動画をご参照ください。　※動画は IRONCAD2018
