Switch Kernel でカーネルを一括変更する
IRONCAD は ACIS と Parasolid の 2 つのモデリングカーネルを搭載しています。
[アドイン]タブの [Switch Kernel] を使えば、 シーン上のすべてのオブジェクトのカーネルを一括で変更できます。
ACIS で作成されたデータは、内部で Parasolid 形式への変換処理が行われるため、2D への投影に時間がかかる場合があります。ACIS でデータを作成している場合は、Parasolid への変換をお試しください。Switch Kernel は、デフォルトでは表示されていません。有効にする手順は以下の通りです。

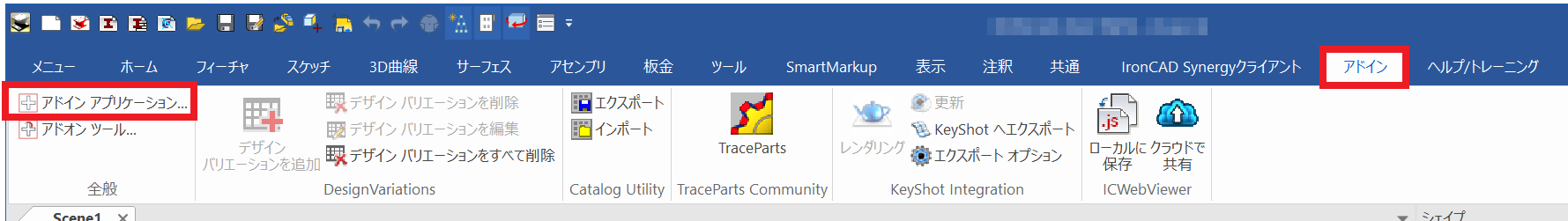

[アドイン]タブ → [アドイン アプリケーション] をクリックします。

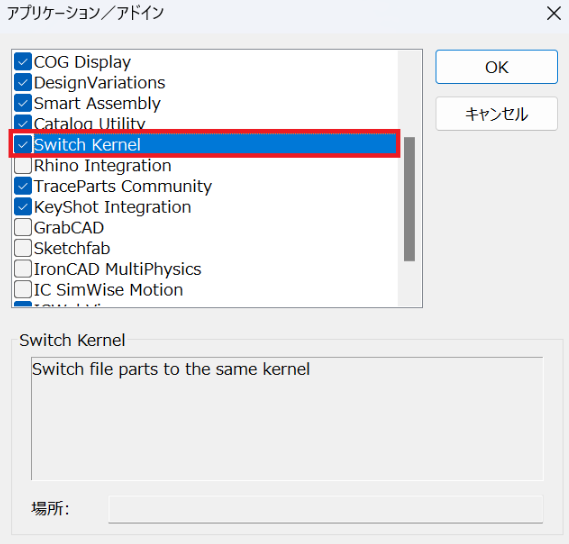

[アプリケーション／アドイン]画面 が表示されます。
[Switch Kernel] にチェックを入れます。
[OK] をクリックします。
[アドイン]タブ に [Swith Kernel] が表示されます。

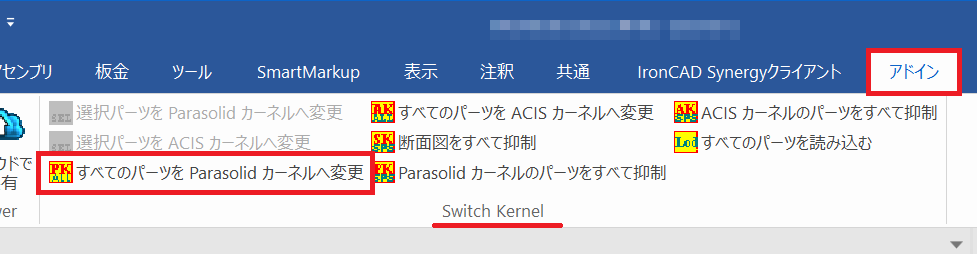

[アドイン]タブ → [Switch Kernel]パネル から実行するコマンドをクリックしてください。
例えばモデリングカーネルを Parasolid へ変更する場合は、 [すべてのパーツを Parasolid カーネルへ変更] を実行するとすべてのパーツが Parasolid に変更されます。
