2つのパーツを対称移動させる
2つのパーツを対称移動させる設定方法を説明します。
IRONCAD2023 移行で設定可能です。
IRONCAD2022 以前は、機能がありません。
- 対称に開閉するチャック爪に動き
- 対称拘束しておきたいパーツ/アセンブリ

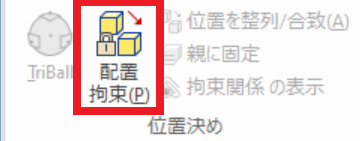

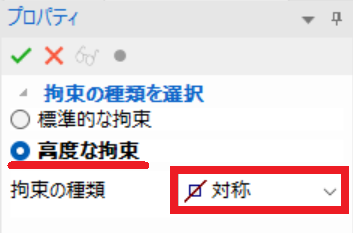

[ツール]タブ → [位置決め]グループ → [配置拘束] の [対称] を使用します。
詳しくは、下記動画をご参照ください。
IC-021
