パーツの傾きを修正する
3D パーツに傾きがある場合は、2Dで2重円のねじになりません。
以下の手順で、3D 側で傾きを調整することで改善されます。
〔1〕カタログよりブロックを空間に配置します。
〔2〕傾いているパーツの TriBall を起動します。

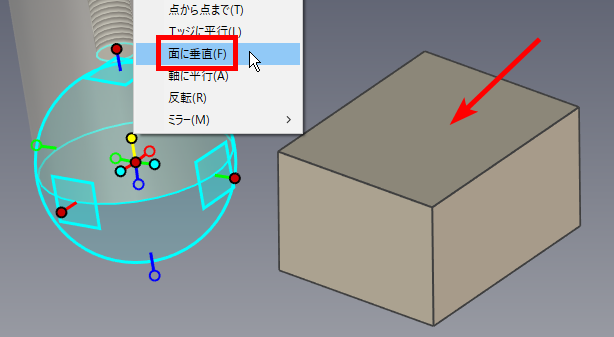

〔3〕TriBall 中央の短いハンドル（方向ハンドル）にカーソルを合わせ、右クリックメニューから [面に垂直] を選択します。
〔4〕初めに配置したブロックの面を選択すると、方向ハンドルが選択した面に垂直になるようパーツが配置されます。
〔5〕傾きをなくした状態で、2D に切替えるとタップが表示されます。
※[図のプロパティ] で、[略図ねじ山] にチェックが入っていない場合は、タップは表示されません。
[図のプロパティ] は、投影図を選択した状態で、右クリックメニューから変更できます。
